Yihua 853A kvarcinė PCB/BGA kaitinimo stotelė 450 W su litavimo priedais

Yihua 853A yra kvarcinė PCB/BGA išankstinio kaitinimo stotelė, komplektuojama su vakuuminiu griebtuvu, RMA-223 fliusu, dozavimo stūmokliu ir antgaliu. Rinkinys skirtas serviso darbams, kuriuose reikia tolygaus plokštės pašildymo ir tikslaus smulkių komponentų valdymo.

Kvarcinis išankstinis PCB kaitinimas

• Tolygus PCB ir elektronikos komponentų išankstinis kaitinimas.
• Patogu naudoti BGA, SMD ir LED litavimo ar išlitavimo procesuose.
• Kvarcinis kaitinimas skirtas tolygiam PCB pašildymui.

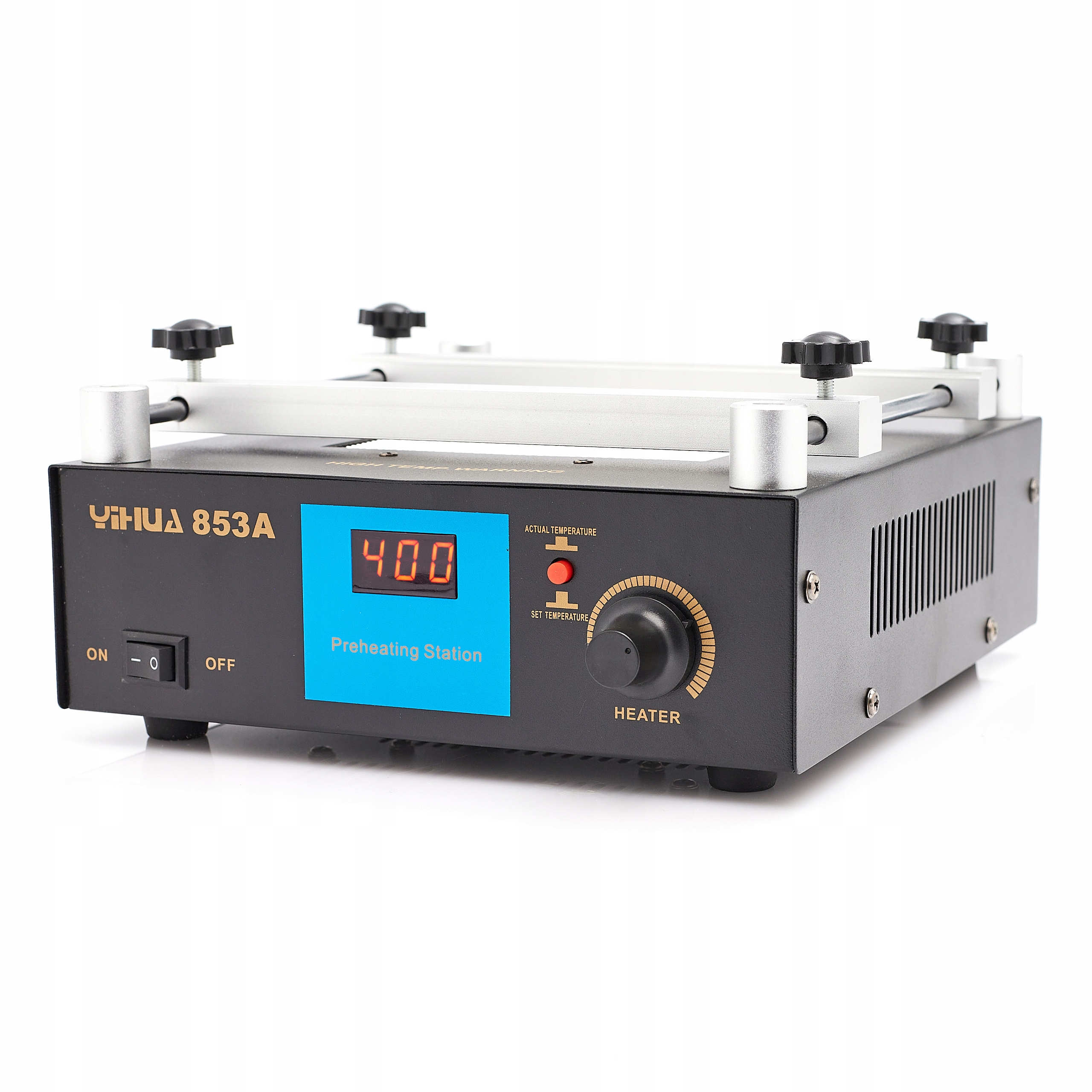

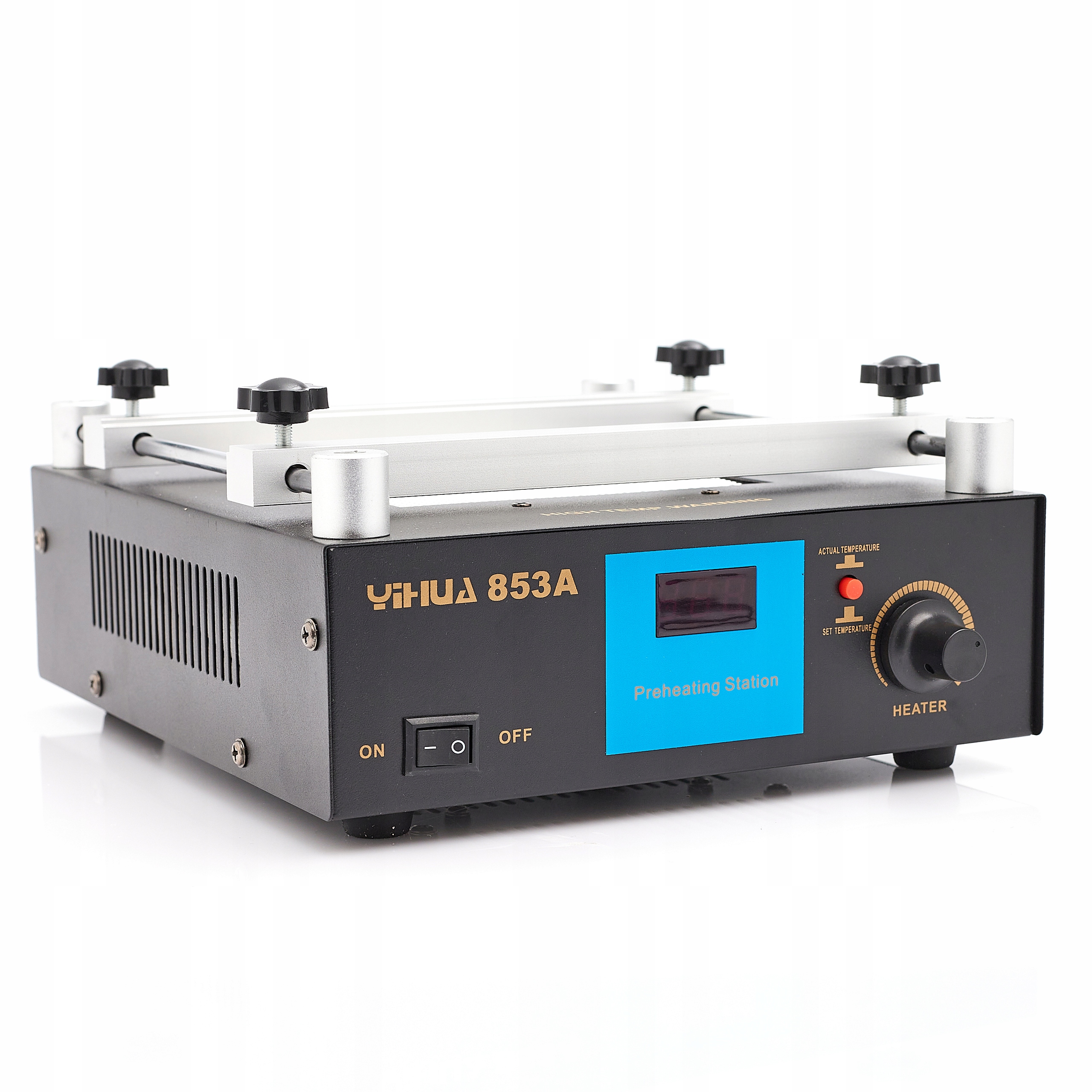

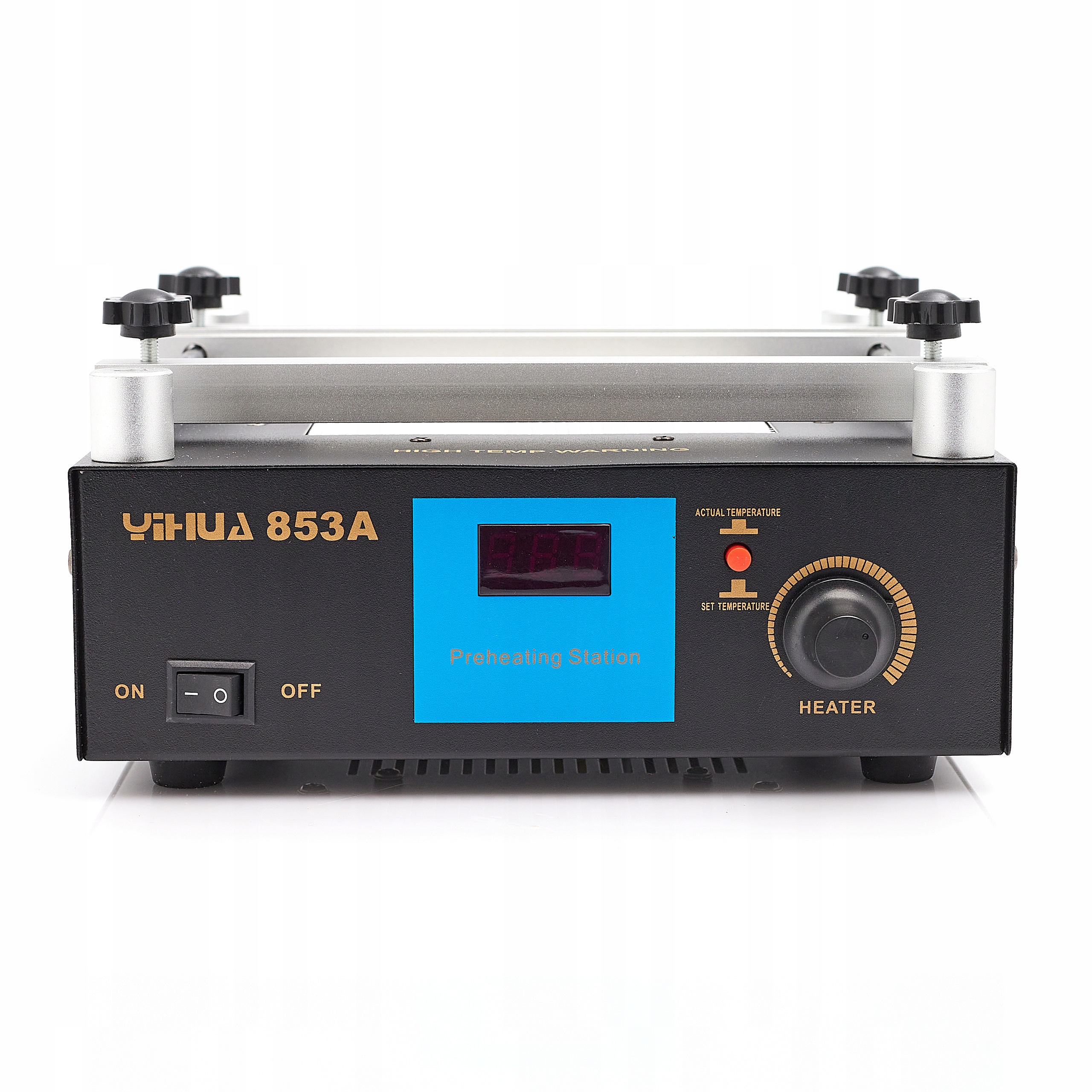

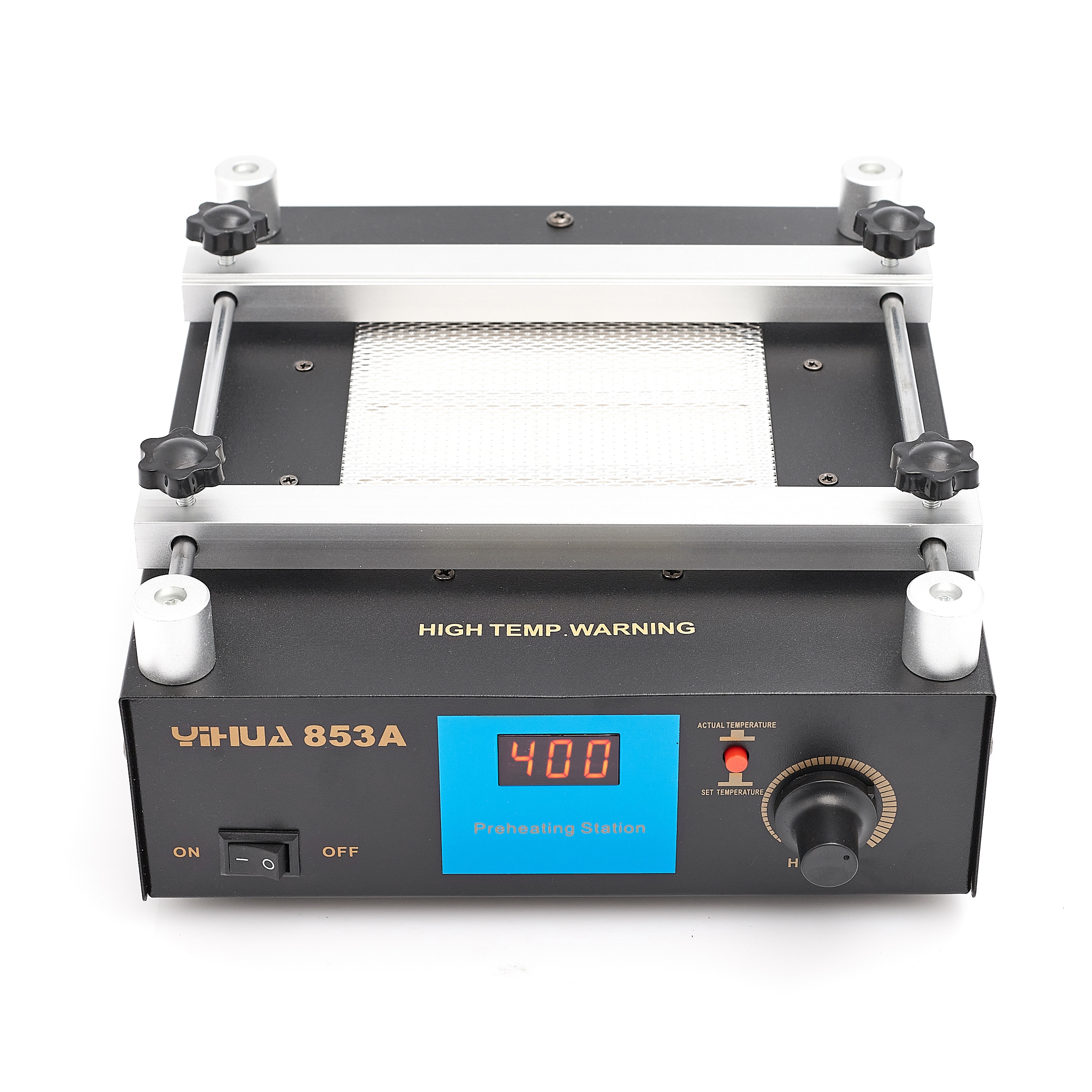

Kvarcinė kaitinimo zona šildo PCB iš apačios ir gali būti derinama su karšto oro stotele ar lituokliu. Skaitmeniniame ekrane matoma nustatyta ir faktinė temperatūra, todėl darbo režimą galima koreguoti pagal remontuojamos plokštės dydį ir litavimo užduotį.

Vakuuminis griebtuvas ir litavimo fliusas

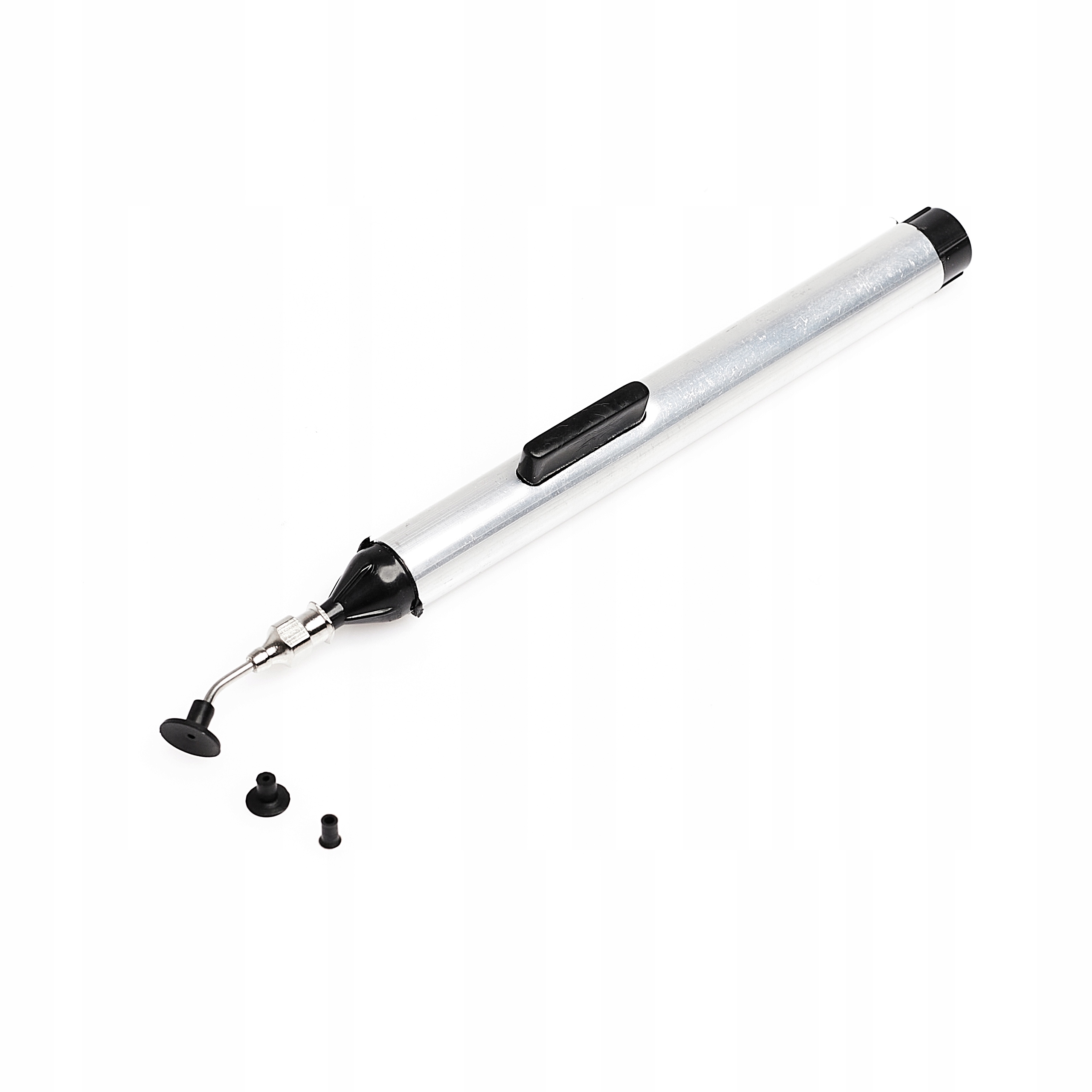

Komplekte esantis 939 tipo vakuuminis griebtuvas su trimis siurbtukais skirtas smulkiems SMD, BGA, QFP ir kitų korpusų komponentams pakelti bei perkelti nenaudojant pinceto. Vakuumas sukuriamas paspaudus rankenoje esantį mygtuką.

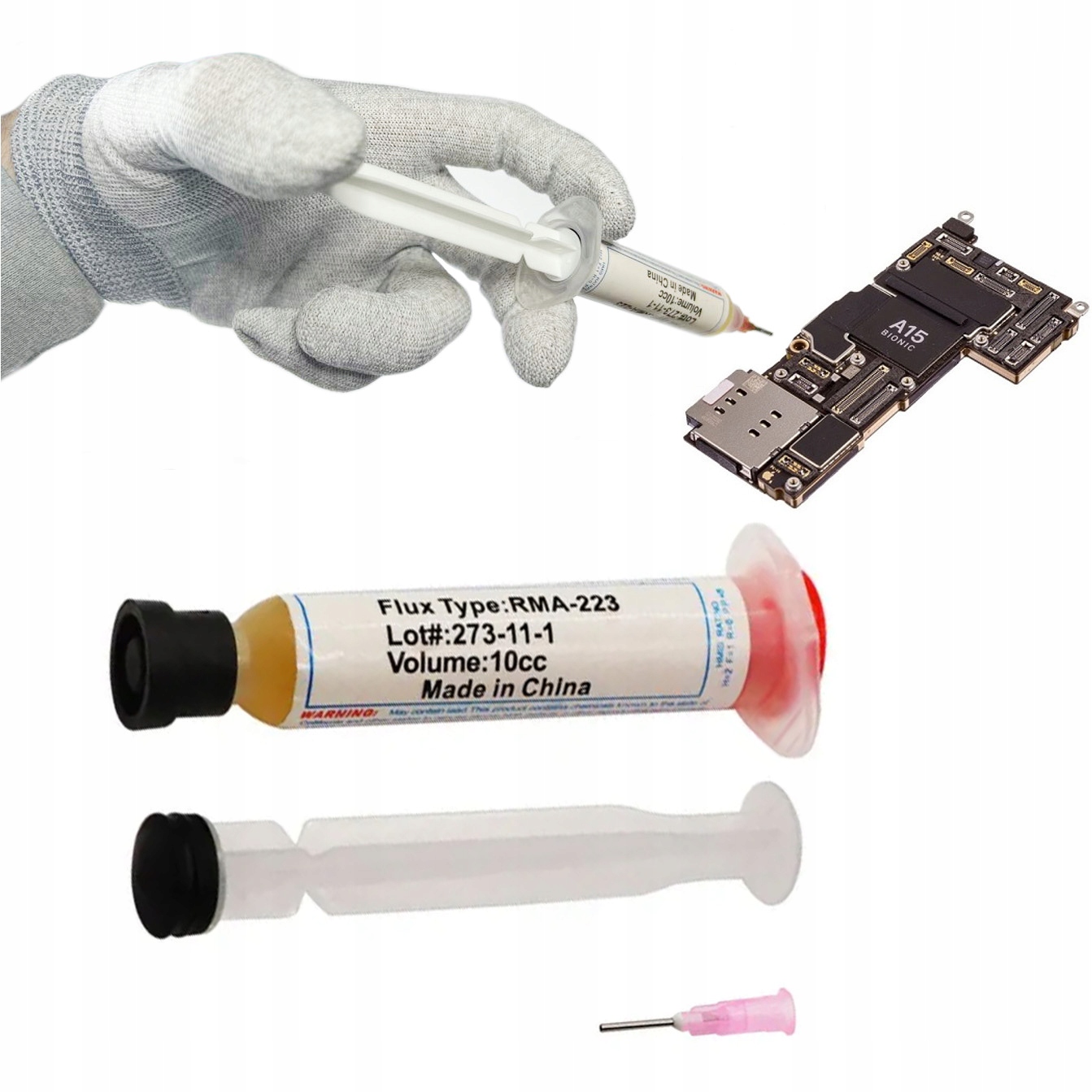

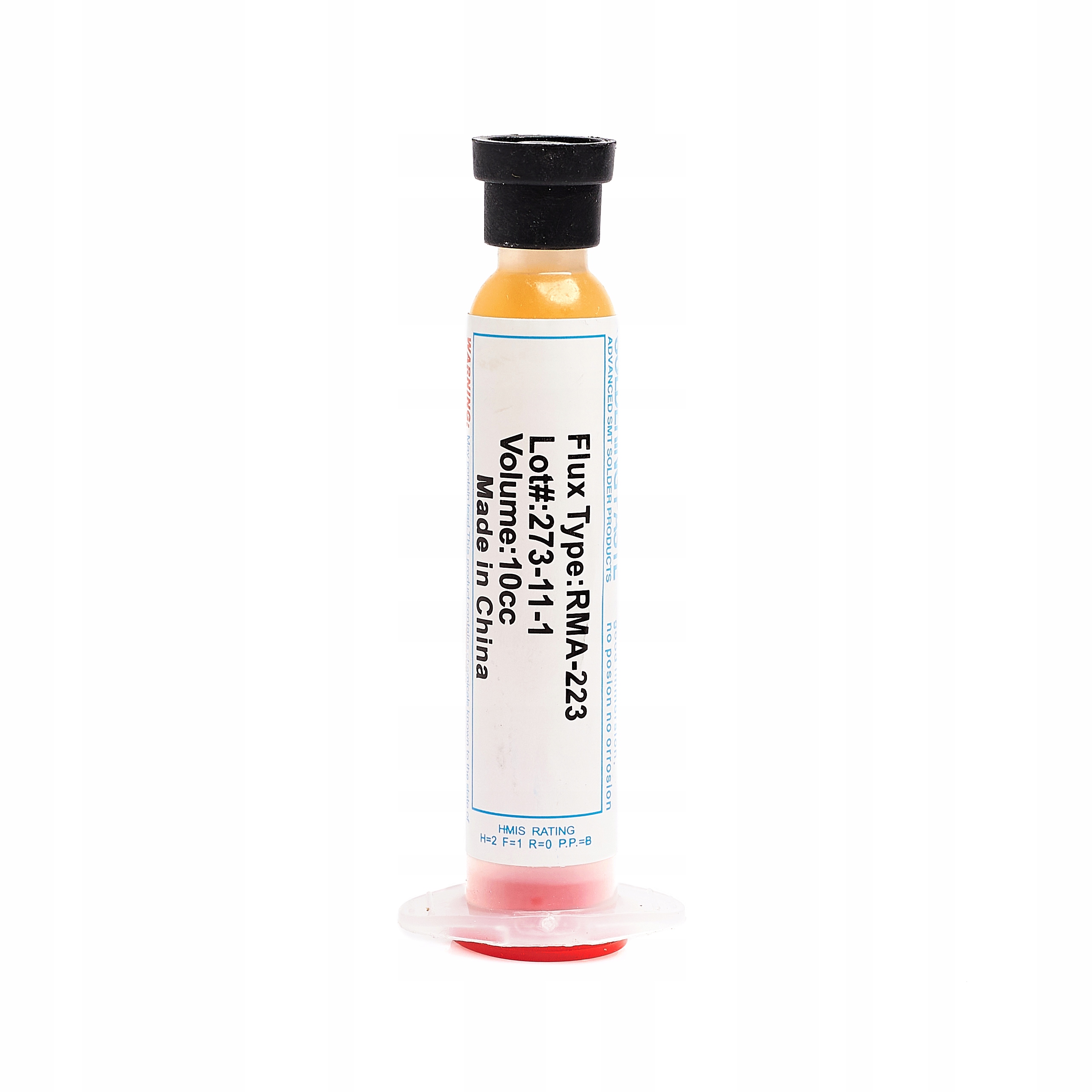

RMA-223 gelinis fliusas skirtas litavimo darbams ir tiksliam dozavimui. Komplekte esantis stūmoklis bei dozavimo adata padeda fliusą užtepti tik ten, kur jo reikia, ir išlaikyti švaresnę darbo vietą.

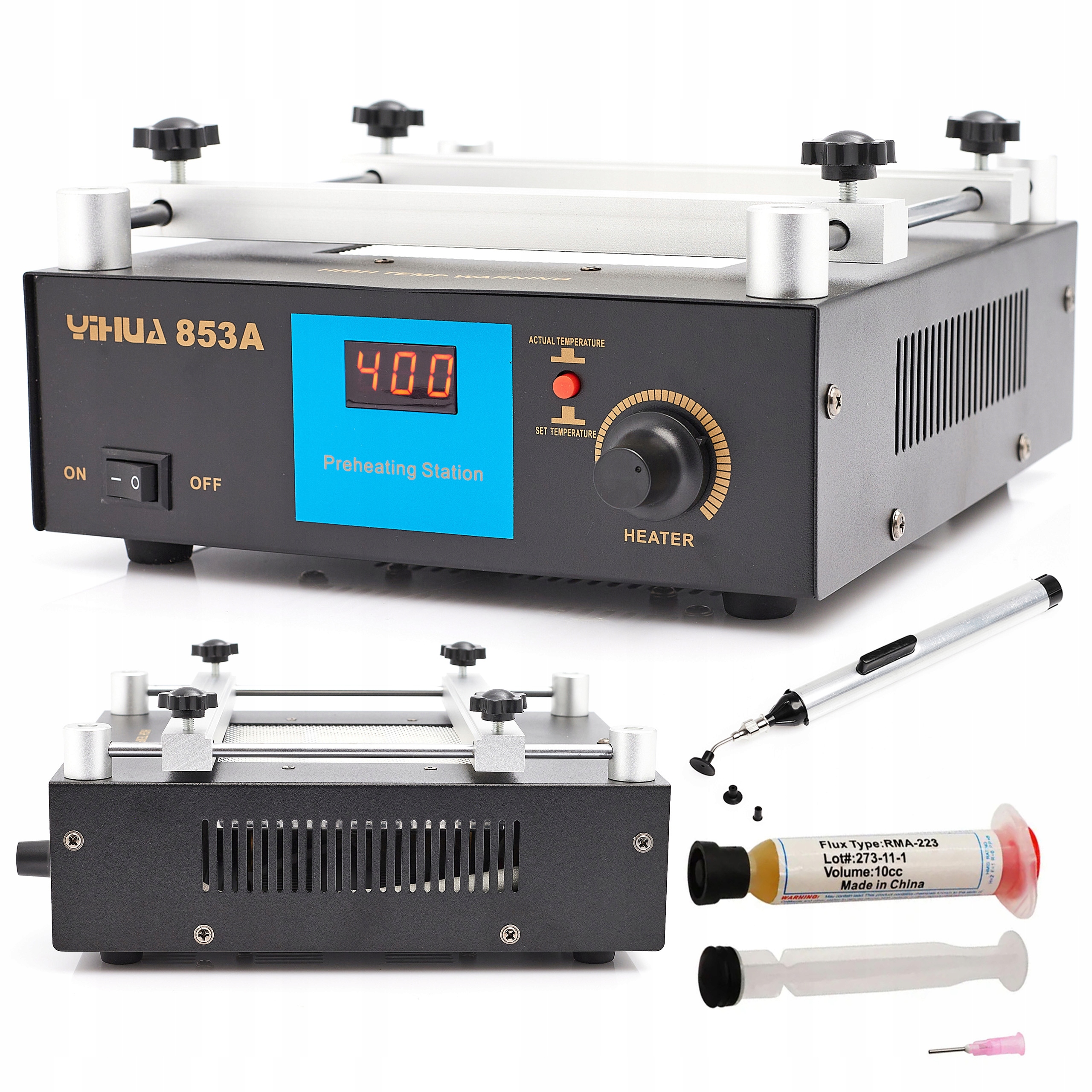

Komplekto sudėtis

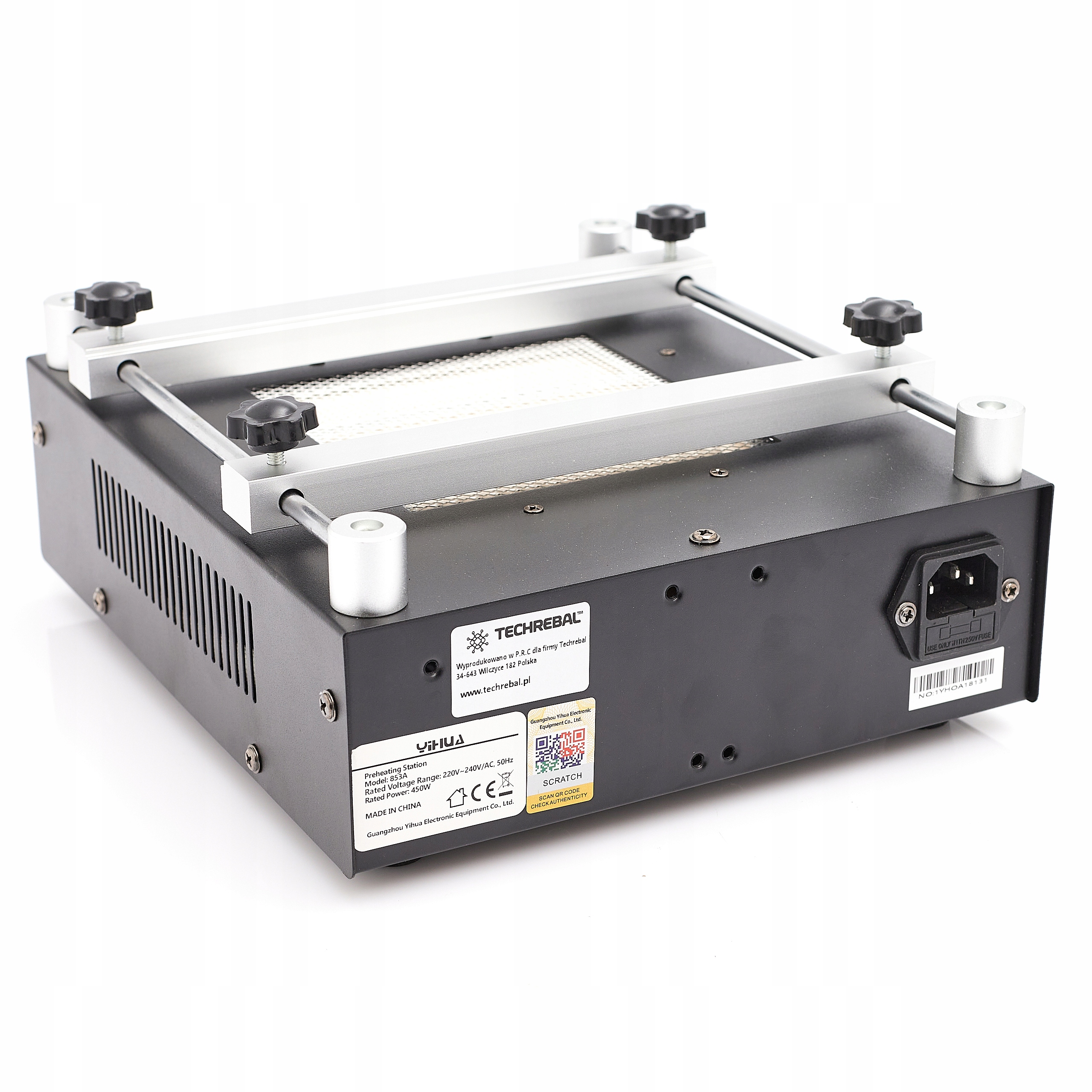

• Yihua 853A išankstinio kaitinimo stotelė

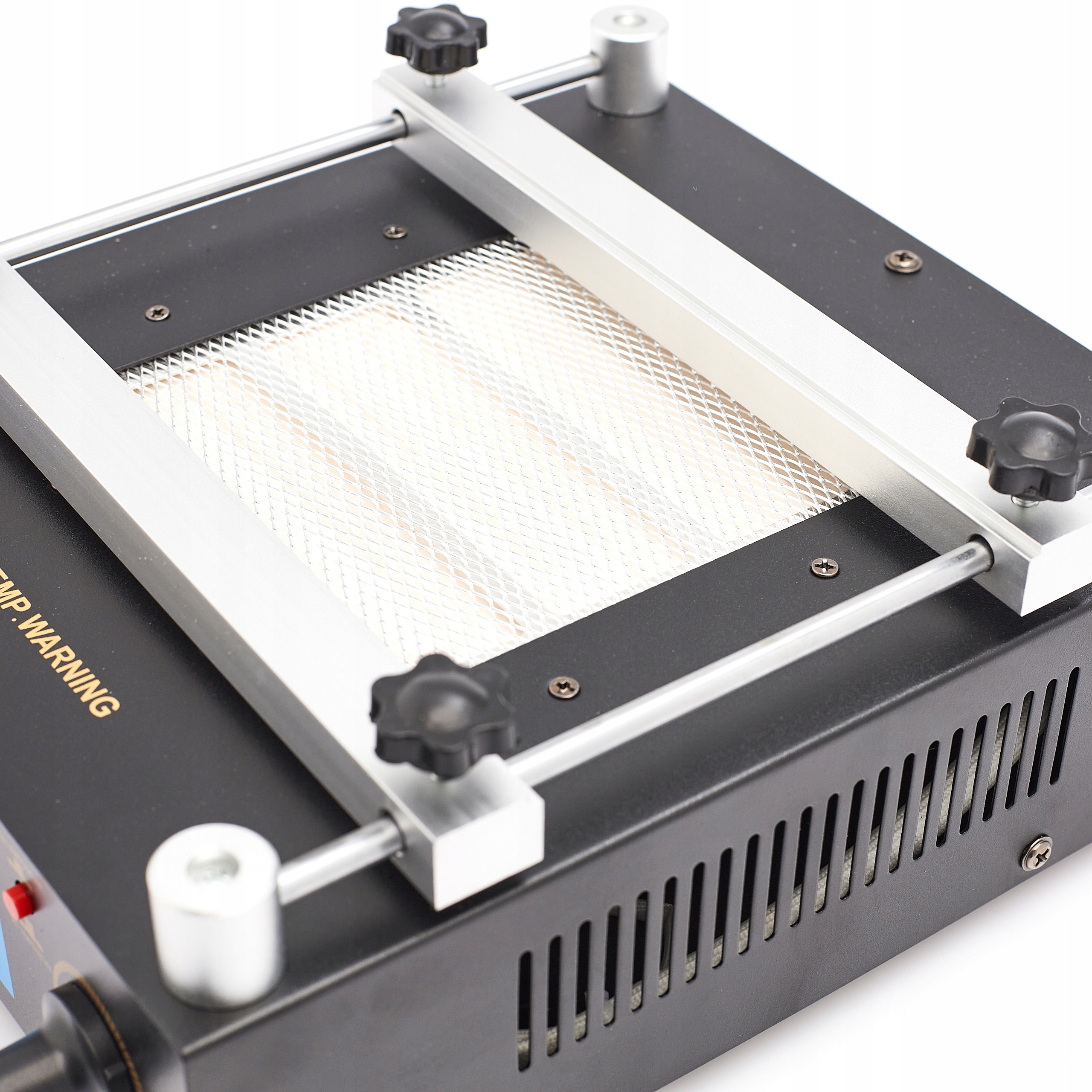

• reguliuojamas PCB laikiklis
• maitinimo laidas
• 939 vakuuminis griebtuvas
• RMA-223 10 cc gelinis fliusas

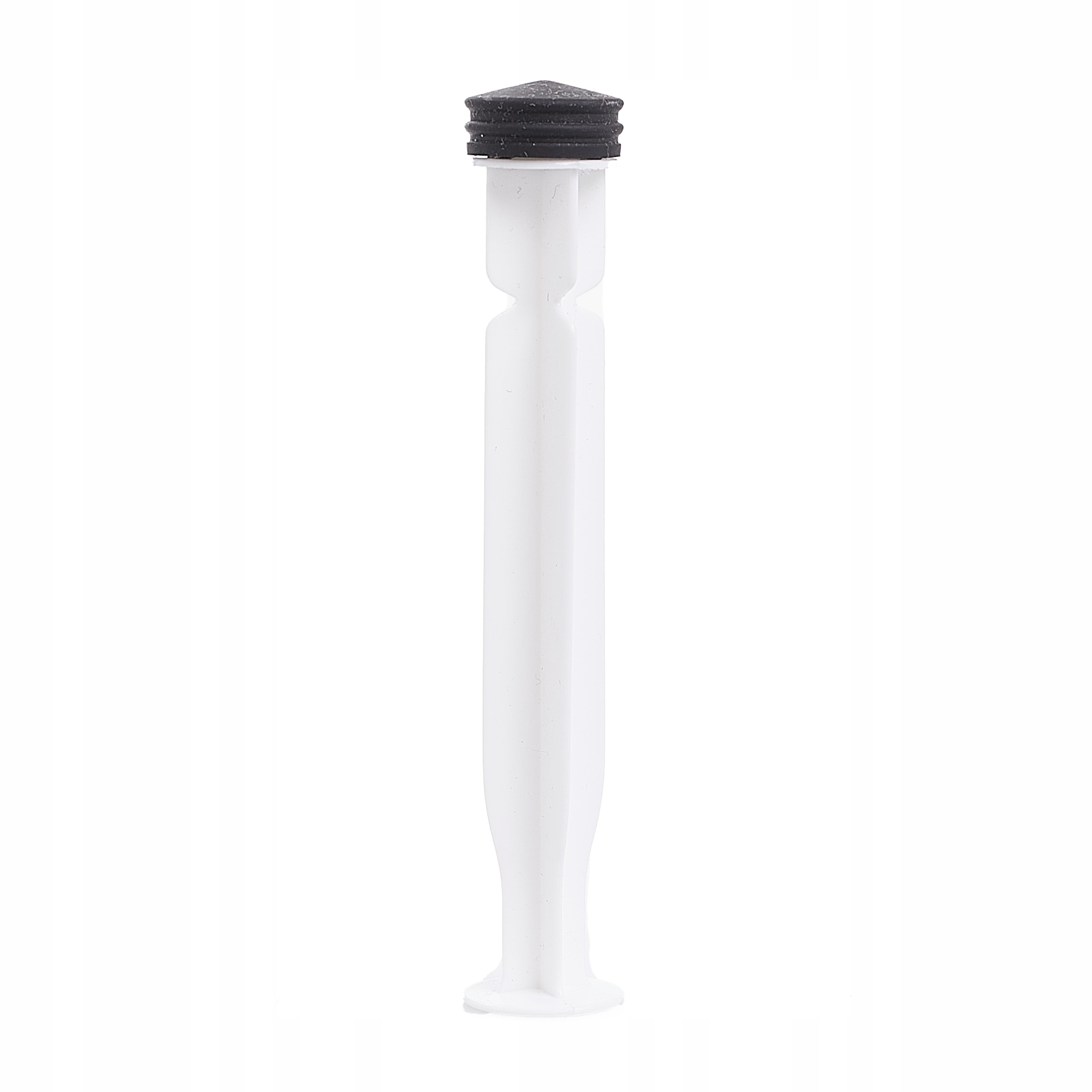

• fliuso dozavimo stūmoklis
• 22G dozavimo adata

Techninės charakteristikos

• Kaitinimo temperatūros reguliavimas: 50 – 400 °C
• Maitinimo įtampa: 220-240 V
• Didžiausia vartojamoji galia: 450 W
• Temperatūros diapazonas: 50°C ~400°C

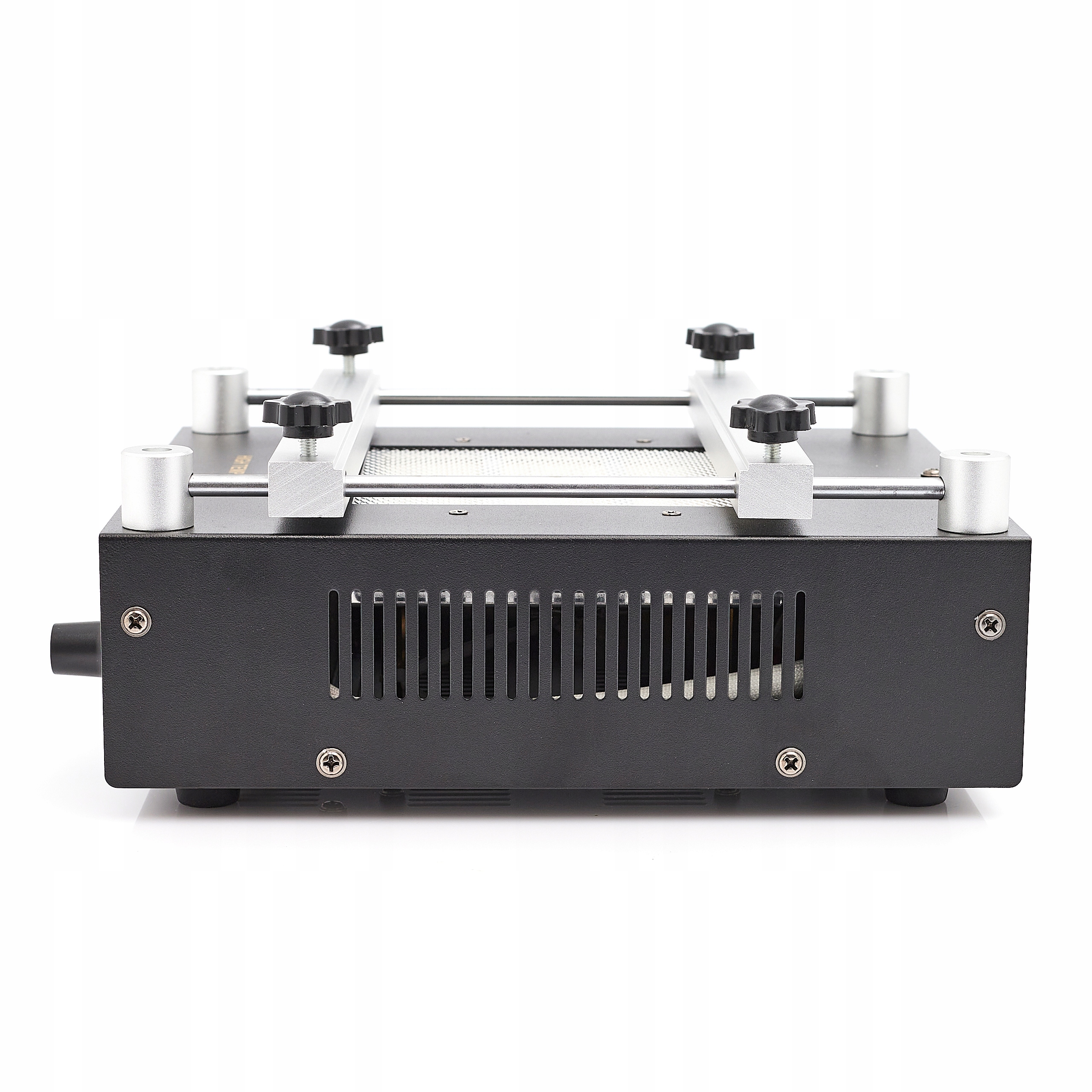

• Įrenginio matmenys: 220*247*73 mm

Kaitinimo plokštė nėra karšto oro stotelės pakaitalas – ji papildo litavimo procesą, suteikdama tolygesnę bazinę temperatūrą. Tikslinis kaitinimas atliekamas pagal konkretaus komponento ir lydmetalio reikalavimus.

Profesionaliam darbui svarbu derinti temperatūrą, laiką ir PCB padėtį. Kai šie trys parametrai kontroliuojami, išankstinis kaitinimas tampa prognozuojama proceso dalimi, o ne atsitiktiniu papildomu šilumos šaltiniu.

Kaitinant PCB iš apačios galima sumažinti didelį temperatūrų skirtumą tarp plokštės centro ir kraštų. Tai ypač aktualu plokštėms su masyvesniais įžeminimo plotais, metaliniais ekranais ar kitomis detalėmis, kurios intensyviai sugeria šilumą.

BGA remonto metu išankstinis kaitinimas padeda paruošti visą litavimo zoną, o karštas oras naudojamas tiksliniam komponento pašildymui. Toks darbo paskirstymas leidžia geriau kontroliuoti procesą ir išvengti bereikalingai ilgo lokalaus kaitinimo.

SMD ir LED darbams svarbus stabilus ruošinio pagrindas. Plokščias kaitinimo paviršius suteikia atramą PCB, o operatorius gali patogiau naudoti pincetą, vakuuminį griebtuvą ar litavimo įrankį virš komponento.

Jeigu įrenginys turi laikmatį ar temperatūros atmintį, šios funkcijos padeda standartizuoti pasikartojančius darbus. Vis dėlto kiekvieną profilį reikia vertinti pagal konkretaus PCB, lydmetalio ir komponento reikalavimus.

Kaitinimo stotelės galia lemia, kaip greitai ji pasiekia nustatytą temperatūrą ir kaip stabiliai ją palaiko apkrovus didesniu ruošiniu. Didesnė galia ypač naudinga didesniems darbinio paviršiaus modeliams.

Plokštės matmenys turi būti parenkami pagal dažniausiai remontuojamų PCB dydį. Per maža platforma riboja atramos plotą, o labai didelė užima daugiau vietos, todėl tinkamas formatas padeda subalansuoti darbo patogumą ir serviso stalo erdvę.

Temperatūrą verta kelti palaipsniui, ypač jei PCB yra drėgmės, plastiko jungčių ar kitų temperatūrai jautrių elementų. Kontroliuojamas išankstinis kaitinimas suteikia operatoriui daugiau laiko stebėti plokštės būklę.

Pritaikymas elektronikos remonto dirbtuvėse

• PCB išankstiniam kaitinimui
• BGA ir SMD komponentų litavimo bei išlitavimo darbams
• LED komponentų ir kitų elektronikos mazgų remontui
• temperatūrai jautrių plokščių tolygesniam pašildymui prieš darbą karštu oru

Pasirinkimas profesionaliam telefonų ir elektronikos remontui

Yihua 853A tinkamas servisui, kuriame vertinamas kontroliuojamas PCB kaitinimas, aiškiai nurodyti techniniai parametrai ir patogi integracija su kitais litavimo įrankiais.
