Bakon BK946 650 W PCB/BGA kaitinimo rinkinys su Amtech RMA-223-UV ir lydmetaliu

Bakon BK946 pagrindu sukomplektuotas elektronikos remonto rinkinys skirtas BGA, SMD, LED ir PCB darbams. Rinkinyje kaitinimo plokštė derinama su Amtech RMA-223-UV fliusu, lydmetaliu, išlitavimo pynėmis ir smulkių komponentų laikymo priedais.

Tai praktiškas komplektas servisui, kuriame atliekamas komponentų išlitavimas, litavimo vietų paruošimas, BGA rutuliukų keitimas ir tikslus elektronikos remontas. Pagrindiniai priedai parinkti taip, kad svarbiausi darbai būtų atliekami vienoje darbo vietoje.

Kaitinimo plokštė ir serviso priedai viename rinkinyje

• Tolygus PCB ir elektronikos komponentų išankstinis kaitinimas.
• Patogu naudoti BGA, SMD ir LED litavimo ar išlitavimo procesuose.
• PID temperatūros valdymas padeda tiksliai palaikyti nustatytą režimą.
• Laikmatis leidžia valdyti kaitinimo trukmę.

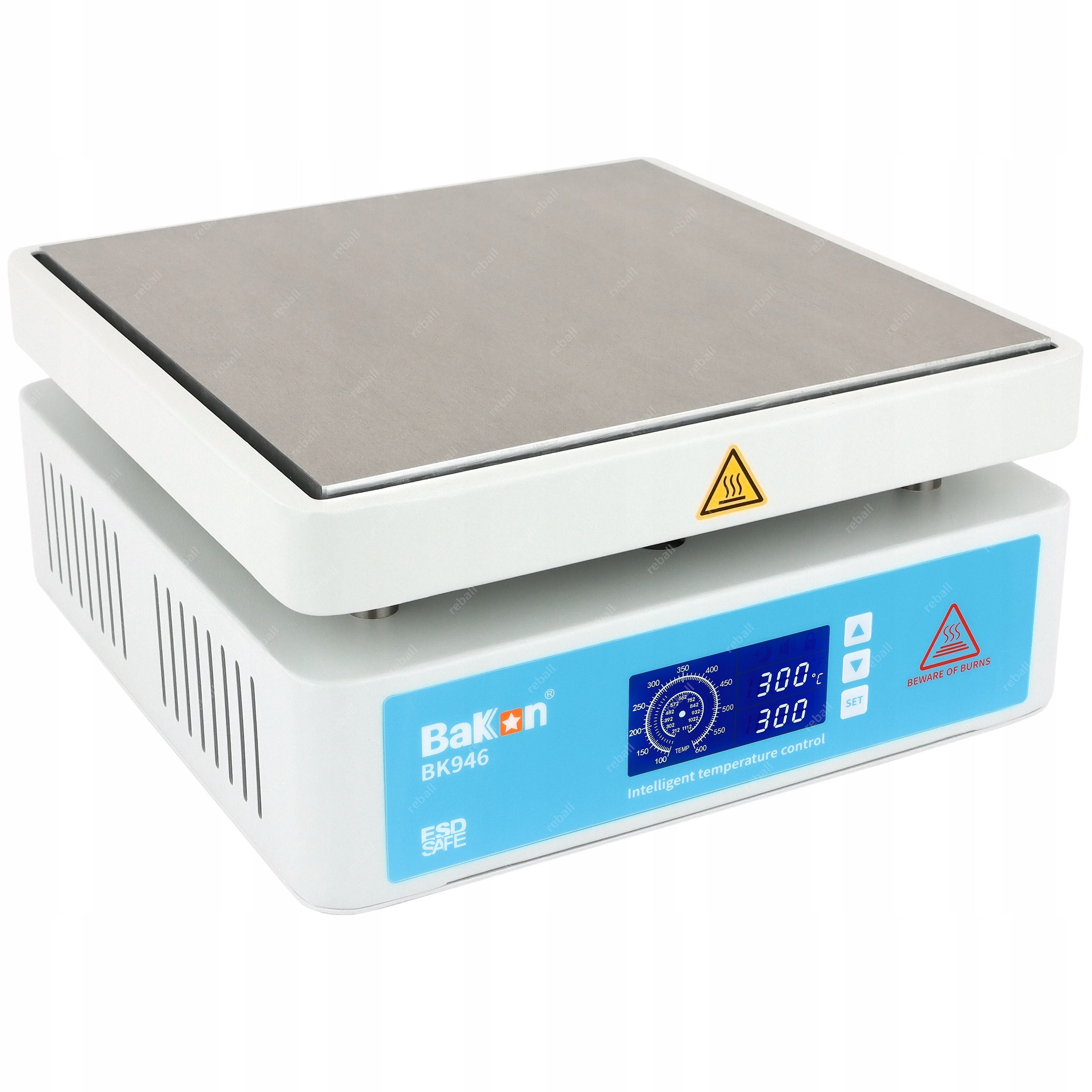

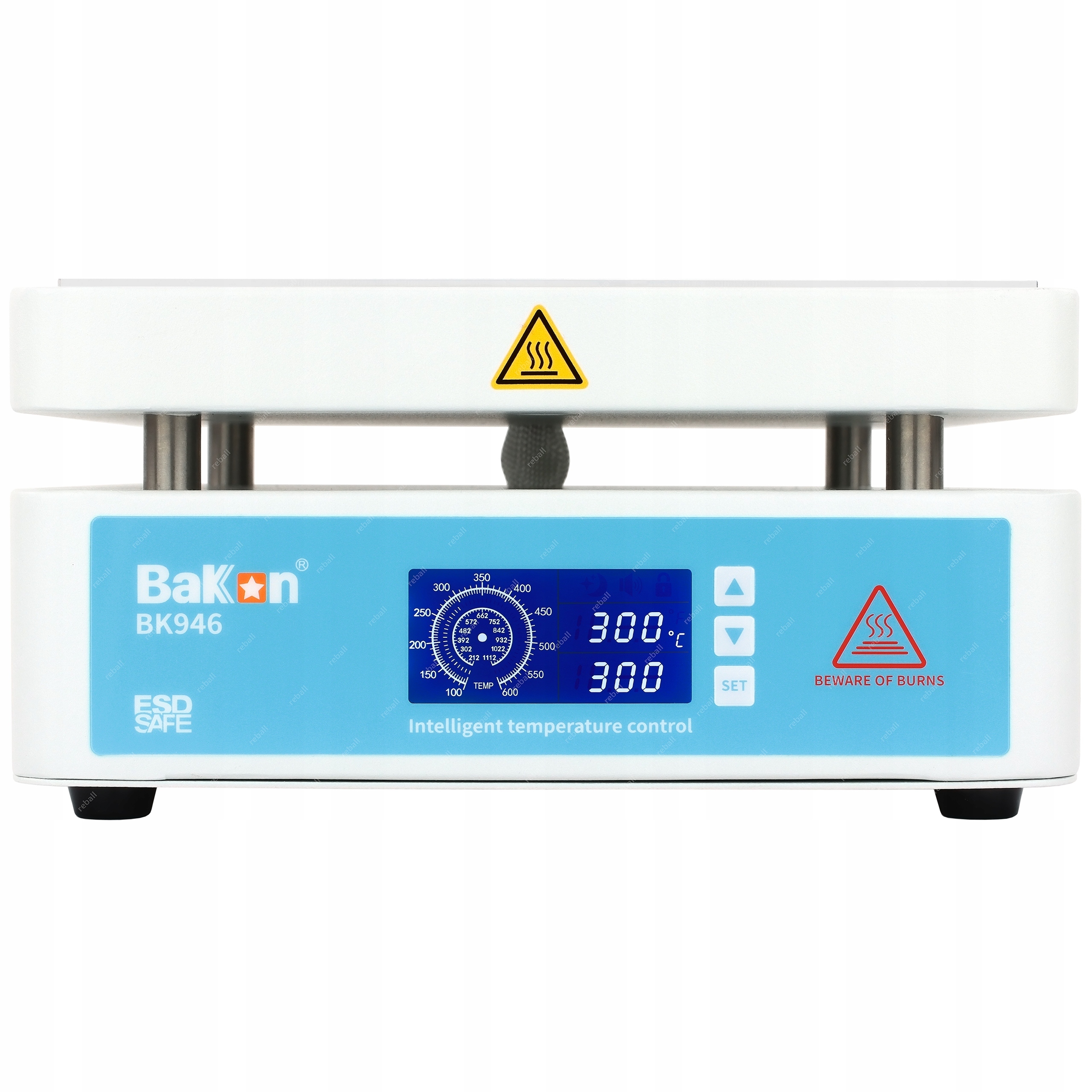

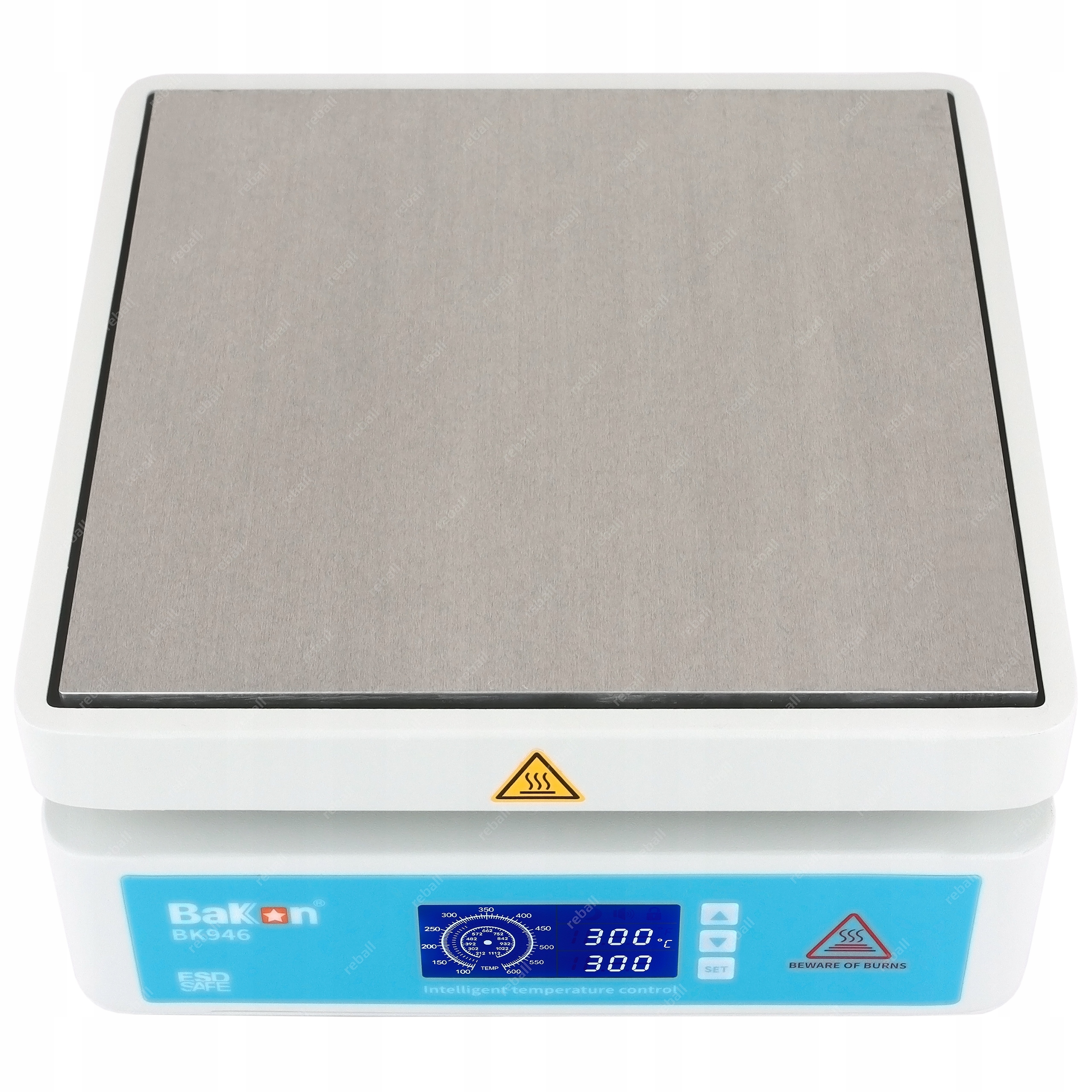

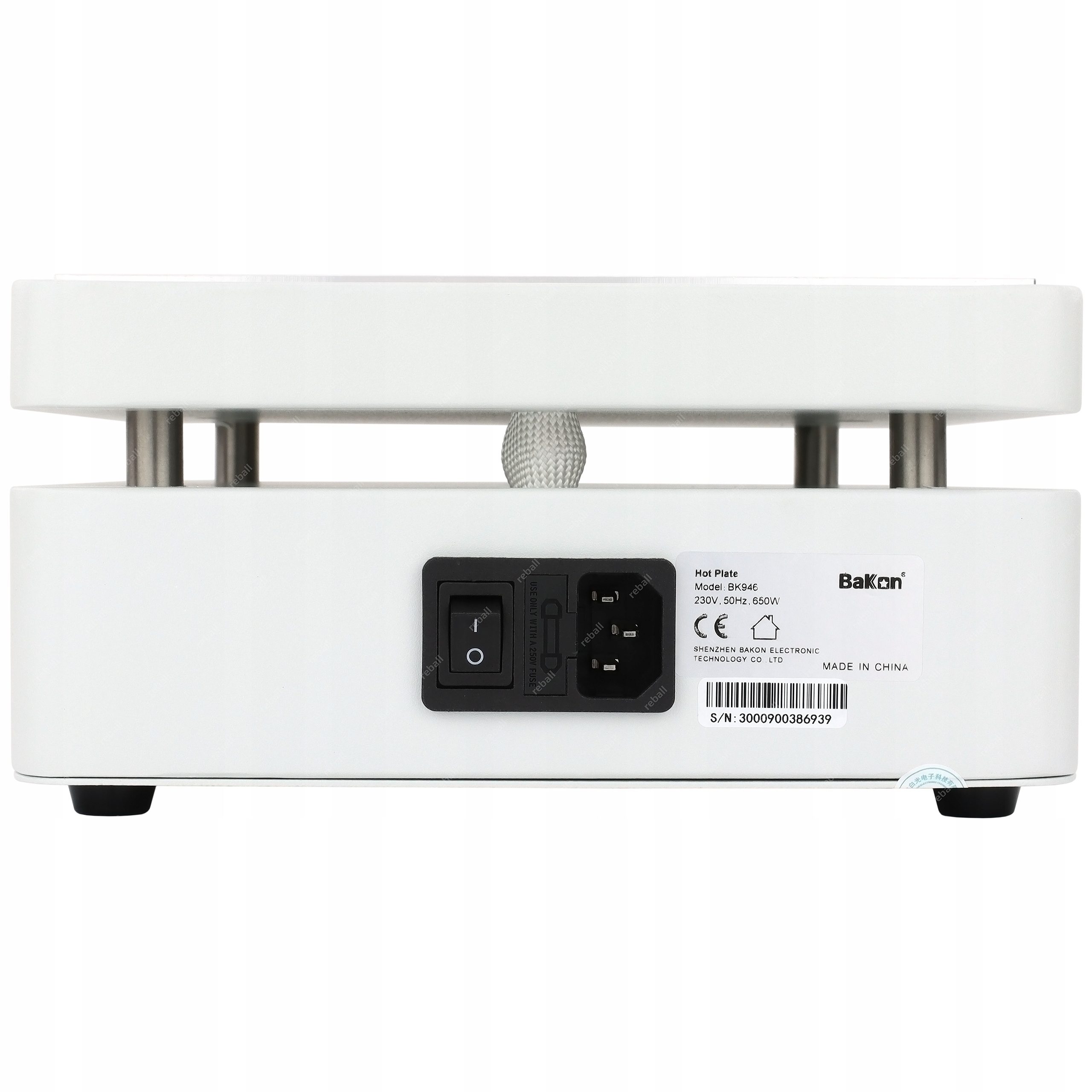

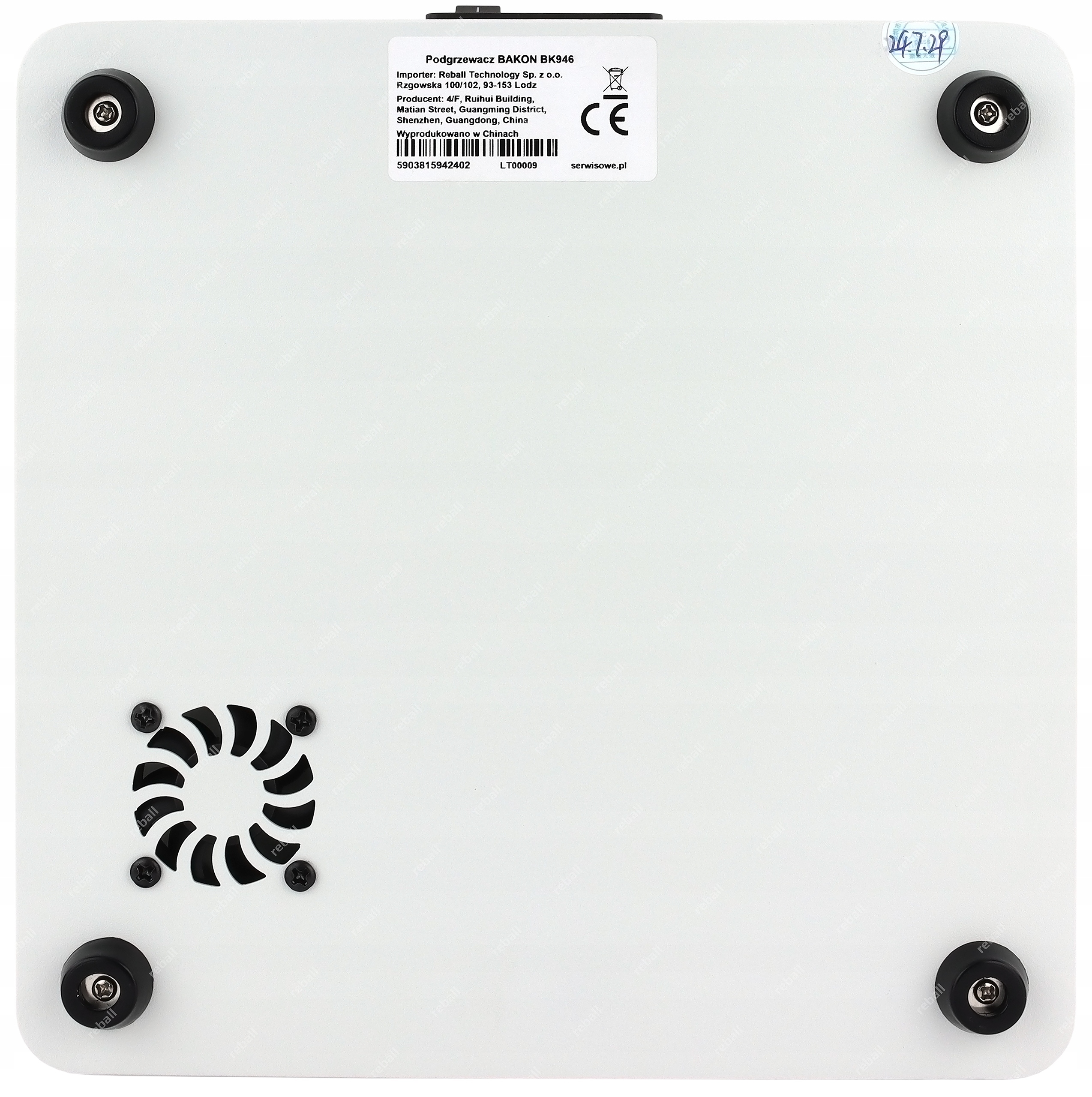

Bakon BK946 650 W kaitinimo plokštė sudaro rinkinio pagrindą. Aliumininis 200 × 200 mm darbinis paviršius skirtas tolygiam PCB ir BGA komponentų pašildymui, o skaitmeninis valdymas padeda kontroliuoti temperatūrą atliekant lydmetalio išlydymo ar išlitavimo darbus.

Amtech RMA-223-UV fliusas

Komplekte esantis Amtech RMA-223-UV yra gelinės konsistencijos fliusas SMD ir BGA litavimui. Jį patogu dozuoti švirkštu ir adatomis; UV priedas leidžia lengviau vizualiai patikrinti užteptą sluoksnį. Po litavimo likučius galima valyti izopropanoliu ar tam skirtu valikliu.

Lydmetalis ir išlitavimo pynės

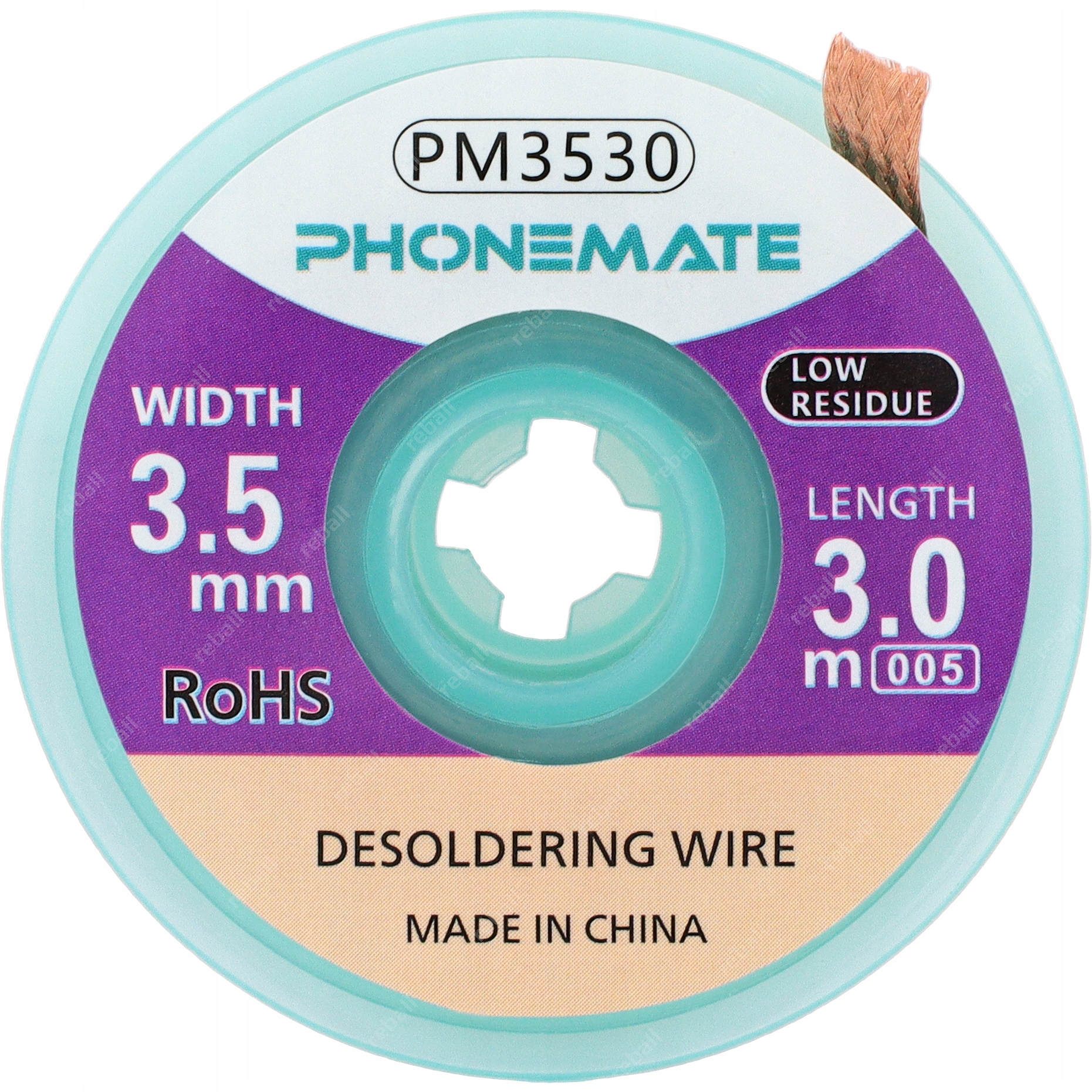

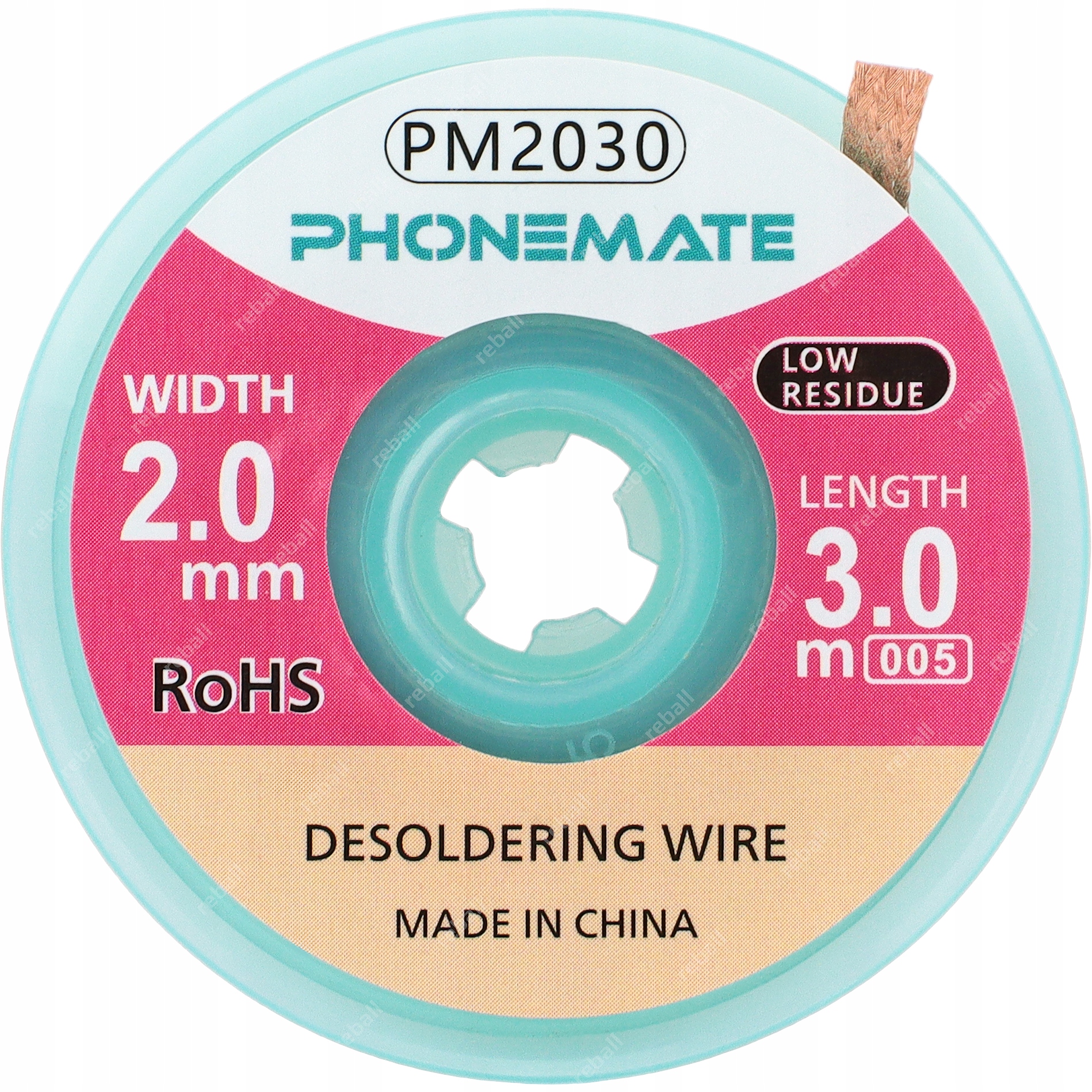

Rinkinyje yra dviejų skersmenų lydmetalio viela ir dvi varinės išlitavimo pynės. 2,0 mm bei 3,5 mm pločio pynės skirtos lydmetalio pertekliui sugerti ir litavimo aikštelėms išvalyti prieš naujo komponento montavimą.

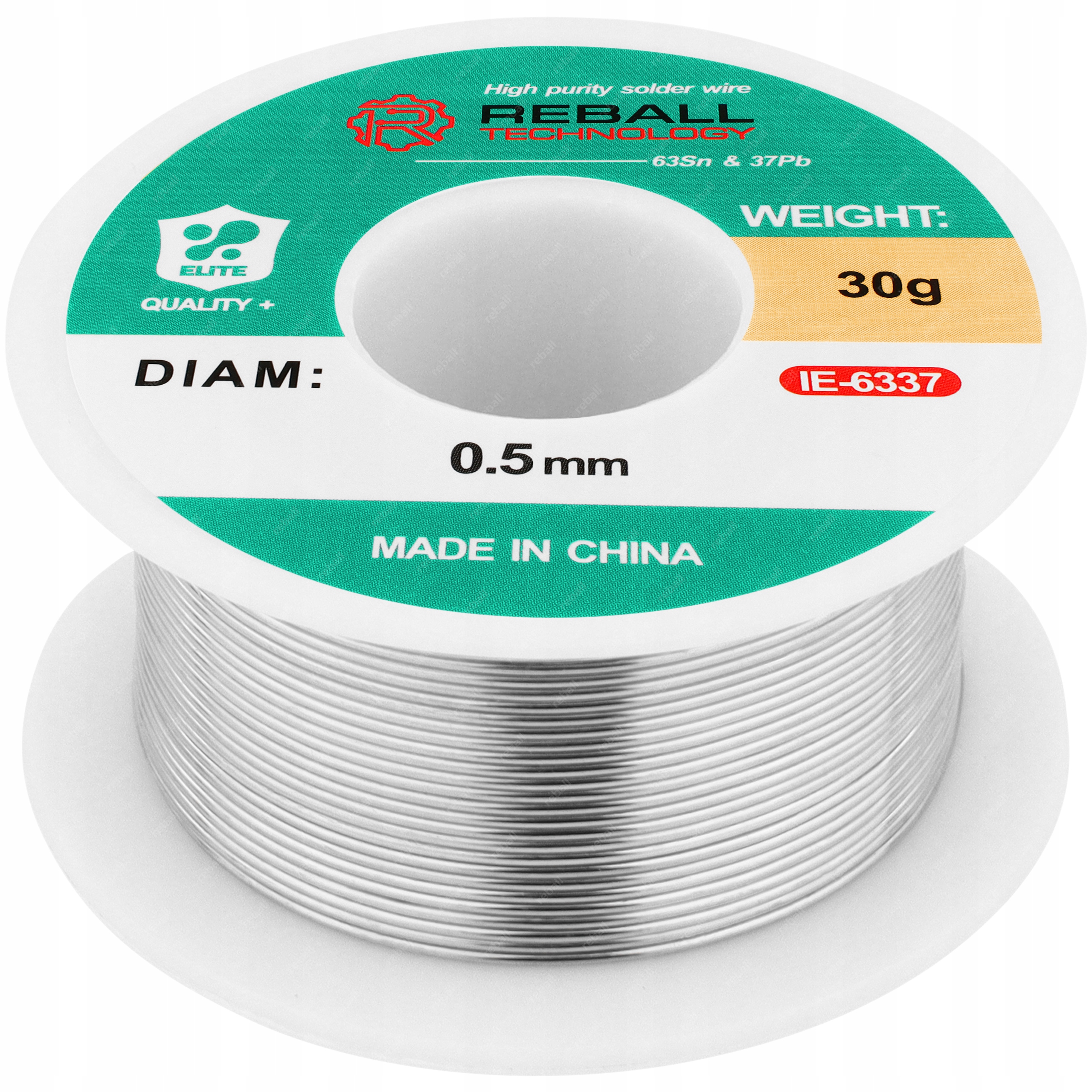

Sn63Pb37 lydmetalis komplekte pateikiamas 1,0 mm ir 0,5 mm skersmens viela. Originaliame aprašyme nurodomas 30 g kiekis, 2 % fliuso ir 183–190 °C lydimosi intervalas. Skirtingas vielos skersmuo leidžia patogiau pasirinkti padavimą pagal litavimo vietos dydį.

BGA laikiklis ir vakuuminis griebtuvas

Mini BGA laikiklis pagamintas iš anoduoto aliuminio ir skirtas mikroschemai bei trafaretui fiksuoti. Reguliuojamas diapazonas leidžia dirbti su maždaug 10–45 mm dydžio BGA elementais. Vakuuminis griebtuvas su trimis antgaliais padeda perkelti įkaitusius ar smulkius SMD/BGA komponentus nenaudojant pinceto.

Rinkinio sudėtis

• Bakon BK946 kaitinimo plokštė
• 1,0 mm lydmetalio viela
• 0,5 mm lydmetalio viela
• Amtech RMA-223-UV 10 g fliusas su dozavimo adatomis
• 2,0 mm × 3 m išlitavimo pynė
• 3,5 mm × 3 m išlitavimo pynė
• reguliuojamas mini BGA laikiklis
• vakuuminis griebtuvas smulkiems komponentams

Techninės charakteristikos

• Modelis: BAKON BK946
• Galia: 650 W
• Maitinimo įtampa: 230 ± 10% VAC
• Temperatūros diapazonas: 50–350 °C
• Temperatūros nustatymo tikslumas: 1 °C
• Temperatūros reguliavimas: skaitmeninis (LCD ekranas)
• Aukštis: 110 mm
• Ilgis: 220 mm
• Plotis: 220 mm
• Svoris: apie 4 kg
• Modelis: IE-6337
• Lydinio žymėjimas: Sn63Pb37 (alavas 63%, švinas 37%)
• Tipas: viela 1.0 mm
• Svoris: 30 g
• Fliuso kiekis: 2 %
• Temperatūros diapazonas: 183°C do 190°C
• Darbinė temperatūra: 280°C do 340°C
• Pakuotė: ritė
• Tipas: viela 0,5 mm
• Darbinė temperatūra: 320°C do 420°C
• Medžiaga: varis
• Plotis: 2,0 mm
• Ilgis: 3,0m
• Plotis: 3,5 mm
• Ilgis: 3.0m

Profesionaliam darbui svarbu derinti temperatūrą, laiką ir PCB padėtį. Kai šie trys parametrai kontroliuojami, išankstinis kaitinimas tampa prognozuojama proceso dalimi, o ne atsitiktiniu papildomu šilumos šaltiniu.

Kaitinant PCB iš apačios galima sumažinti didelį temperatūrų skirtumą tarp plokštės centro ir kraštų. Tai ypač aktualu plokštėms su masyvesniais įžeminimo plotais, metaliniais ekranais ar kitomis detalėmis, kurios intensyviai sugeria šilumą.

BGA remonto metu išankstinis kaitinimas padeda paruošti visą litavimo zoną, o karštas oras naudojamas tiksliniam komponento pašildymui. Toks darbo paskirstymas leidžia geriau kontroliuoti procesą ir išvengti bereikalingai ilgo lokalaus kaitinimo.

SMD ir LED darbams svarbus stabilus ruošinio pagrindas. Plokščias kaitinimo paviršius suteikia atramą PCB, o operatorius gali patogiau naudoti pincetą, vakuuminį griebtuvą ar litavimo įrankį virš komponento.

Jeigu įrenginys turi laikmatį ar temperatūros atmintį, šios funkcijos padeda standartizuoti pasikartojančius darbus. Vis dėlto kiekvieną profilį reikia vertinti pagal konkretaus PCB, lydmetalio ir komponento reikalavimus.

Kaitinimo stotelės galia lemia, kaip greitai ji pasiekia nustatytą temperatūrą ir kaip stabiliai ją palaiko apkrovus didesniu ruošiniu. Didesnė galia ypač naudinga didesniems darbinio paviršiaus modeliams.

Plokštės matmenys turi būti parenkami pagal dažniausiai remontuojamų PCB dydį. Per maža platforma riboja atramos plotą, o labai didelė užima daugiau vietos, todėl tinkamas formatas padeda subalansuoti darbo patogumą ir serviso stalo erdvę.

Temperatūrą verta kelti palaipsniui, ypač jei PCB yra drėgmės, plastiko jungčių ar kitų temperatūrai jautrių elementų. Kontroliuojamas išankstinis kaitinimas suteikia operatoriui daugiau laiko stebėti plokštės būklę.

Baigus litavimo ar išlitavimo darbą, ruošinį saugiausia nuimti tik tada, kai tai leidžia proceso eiga ir naudojami įrankiai. Įkaitusi plokštė bei PCB išlieka karšti, todėl darbo vietoje svarbios karščiui atsparios priemonės ir tvarka.

Bakon BK946 pritaikytas darbams, kuriuose svarbus tolygus ruošinio pašildymas prieš litavimą. Išankstinis PCB kaitinimas leidžia temperatūrą kelti kontroliuojamiau ir sumažina poreikį ilgai kaitinti vieną tašką karštu oru.

Aliumininė arba kita tolygiai šilumą paskirstanti darbinė plokštė ypač naudinga dirbant su BGA, SMD ir LED komponentais. Visas ruošinys šyla nuosekliau, todėl operatoriui paprasčiau valdyti lydmetalio išlydymo ir išlitavimo procesą.

Skaitmeninis temperatūros valdymas padeda pakartoti nustatymus atliekant serijinius darbus. Tai praktiška remonto dirbtuvėse, kur kasdien tenka dirbti su skirtingo dydžio PCB ir parinkti tinkamą išankstinio kaitinimo režimą.

Kaitinimo plokštė gali būti naudojama ne tik elektronikos plokštėms, bet ir tiems LCD remonto etapams, kuriuose reikia kontroliuojamai suminkštinti klijus ar pašildyti klijuotą elementą. Visada parenkama konkrečiai medžiagai saugi temperatūra.

Stabili darbinė platforma leidžia išlaikyti ruošinį vienoje vietoje ir patogiau derinti kaitinimą su karšto oro stotele, lituokliu, vakuuminiu griebtuvu ar kitais serviso įrankiais.

Didžiausią naudą toks įrenginys duoda tuomet, kai reikia ne maksimalios temperatūros, o prognozuojamo ir vienodo šilumos paskirstymo. Tai padeda dirbti tiksliau su jautriais takeliais, kontaktais ir mikroschemomis.

Prieš litavimo darbus PCB verta pastatyti taip, kad kaitinama zona būtų tolygiai paremta ir nekliudytų šalia esantiems komponentams. Tai palengvina darbą karštu oru ir leidžia geriau matyti litavimo vietą.

Išankstinis kaitinimas ypač praverčia didesnėms plokštėms, kurios greitai išsklaido lokaliai tiekiamą šilumą. Pakėlus bendrą PCB temperatūrą, litavimo zonoje reikiamas režimas pasiekiamas nuosekliau.

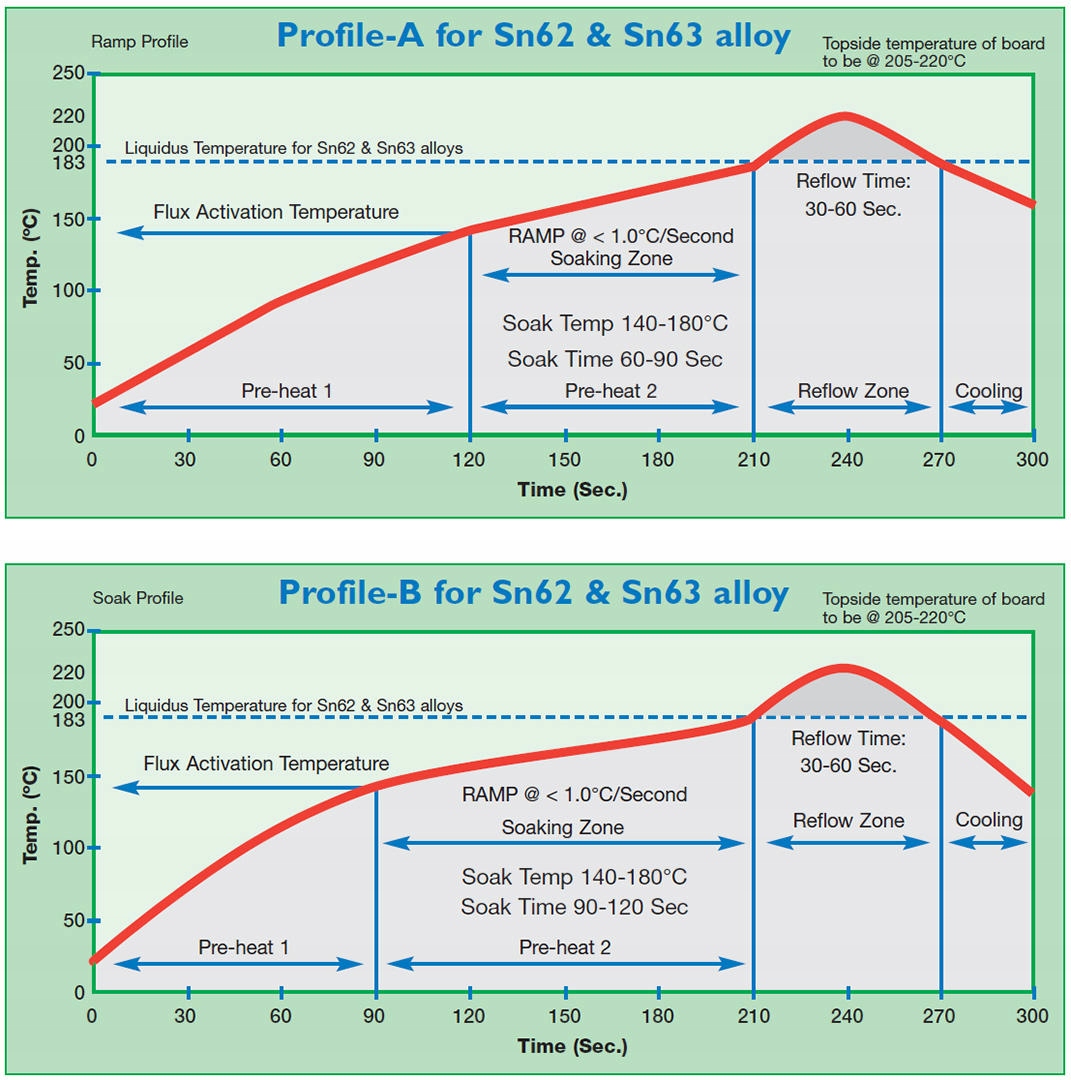

Skirtingiems lydmetaliams ir komponentams reikalingi skirtingi temperatūros profiliai. Reguliuojama plokštė suteikia galimybę parinkti režimą pagal konkretų darbą, o ne naudoti vieną temperatūrą visoms plokštėms.

Dirbant su BGA mikroschemomis svarbu stebėti visą procesą ir neviršyti komponentų bei PCB leidžiamų temperatūrų. Kaitinimo plokštė padeda sukurti foninę šilumą, tačiau galutinį režimą lemia remontuojamo mazgo specifika.

Po darbo kaitinimo paviršiui reikia leisti saugiai atvėsti. Švari plokštė be lydmetalio, fliuso ar klijų likučių ilgiau išlieka lygi ir geriau perduoda šilumą kitam ruošiniui.

Servise tokia stotelė gali būti nuolatinė litavimo darbo vietos dalis: šalia jos patogu laikyti karšto oro stotelę, fliusą, vakuuminį griebtuvą ir PCB laikiklius, kad visas procesas vyktų nuosekliai.

Aiškiai matomi temperatūros parametrai padeda operatoriui dokumentuoti darbo režimus ir pakartoti sėkmingą procesą atliekant analogišką remontą. Tai ypač naudinga dirbant su pasikartojančiais įrenginių modeliais.

Pritaikymas elektronikos remonto dirbtuvėse

• PCB išankstiniam kaitinimui
• BGA ir SMD komponentų litavimo bei išlitavimo darbams
• LED komponentų ir kitų elektronikos mazgų remontui
• temperatūrai jautrių plokščių tolygesniam pašildymui prieš darbą karštu oru

Pasirinkimas profesionaliam telefonų ir elektronikos remontui

Bakon BK946 tinkamas servisui, kuriame vertinamas kontroliuojamas PCB kaitinimas, aiškiai nurodyti techniniai parametrai ir patogi integracija su kitais litavimo įrankiais.
