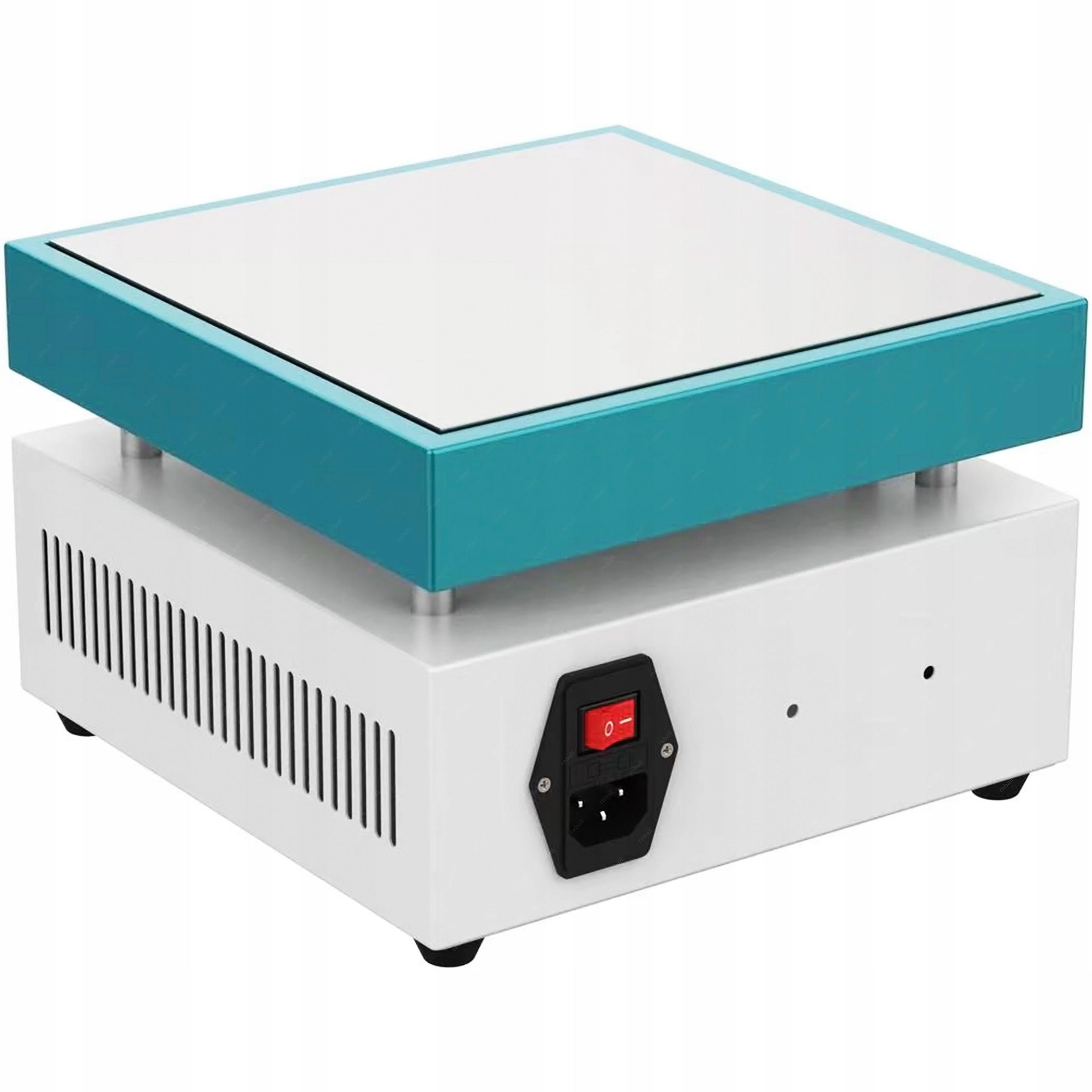

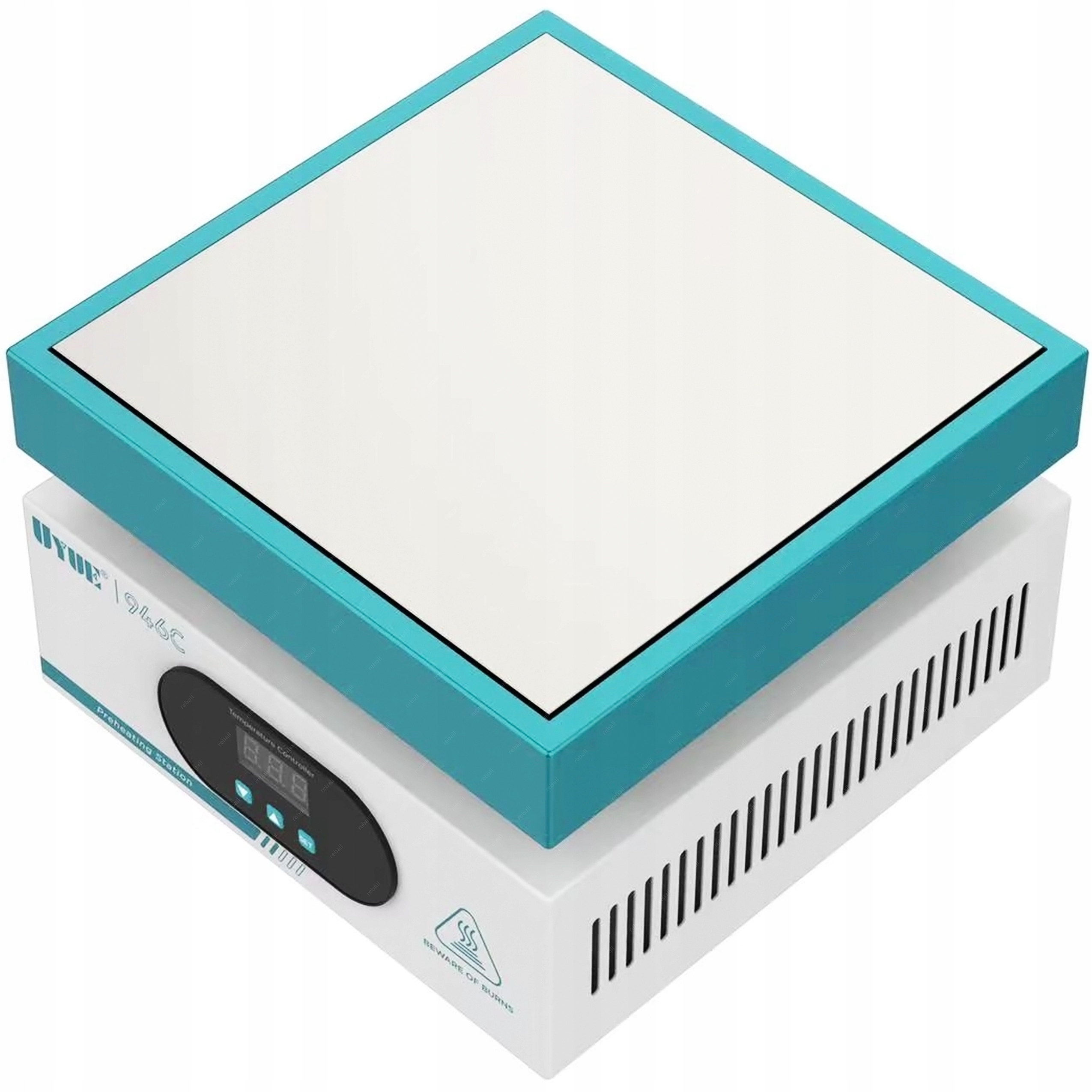

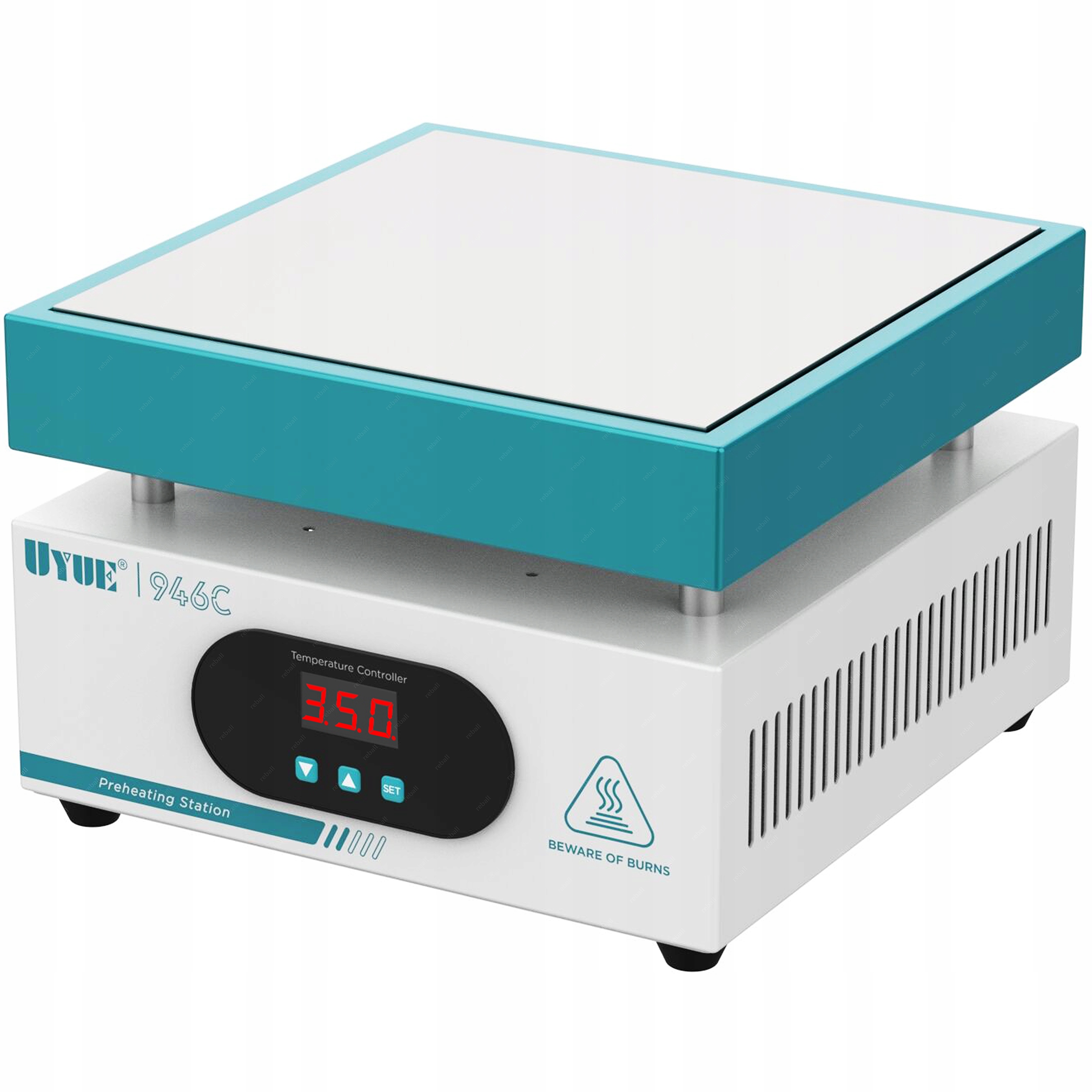

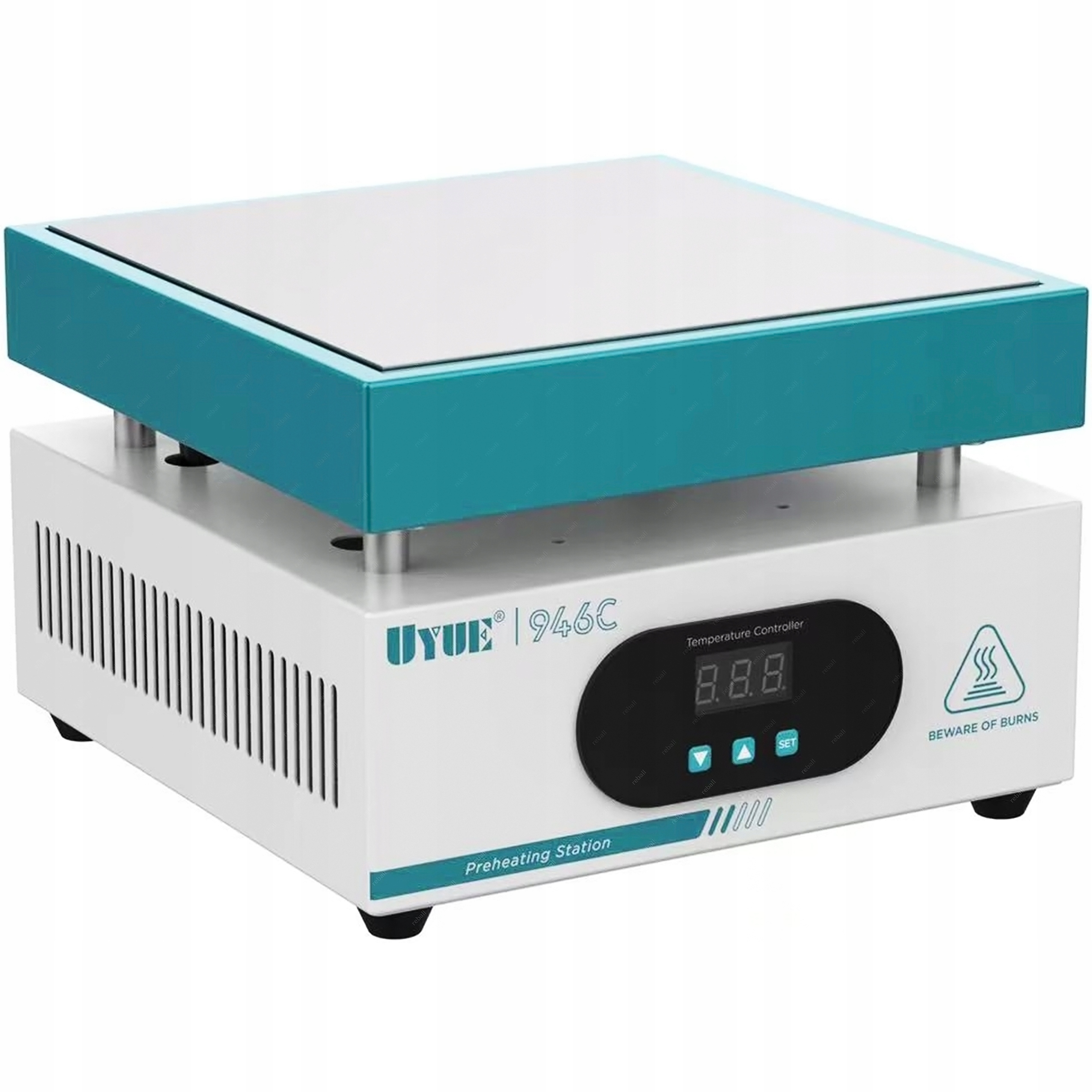

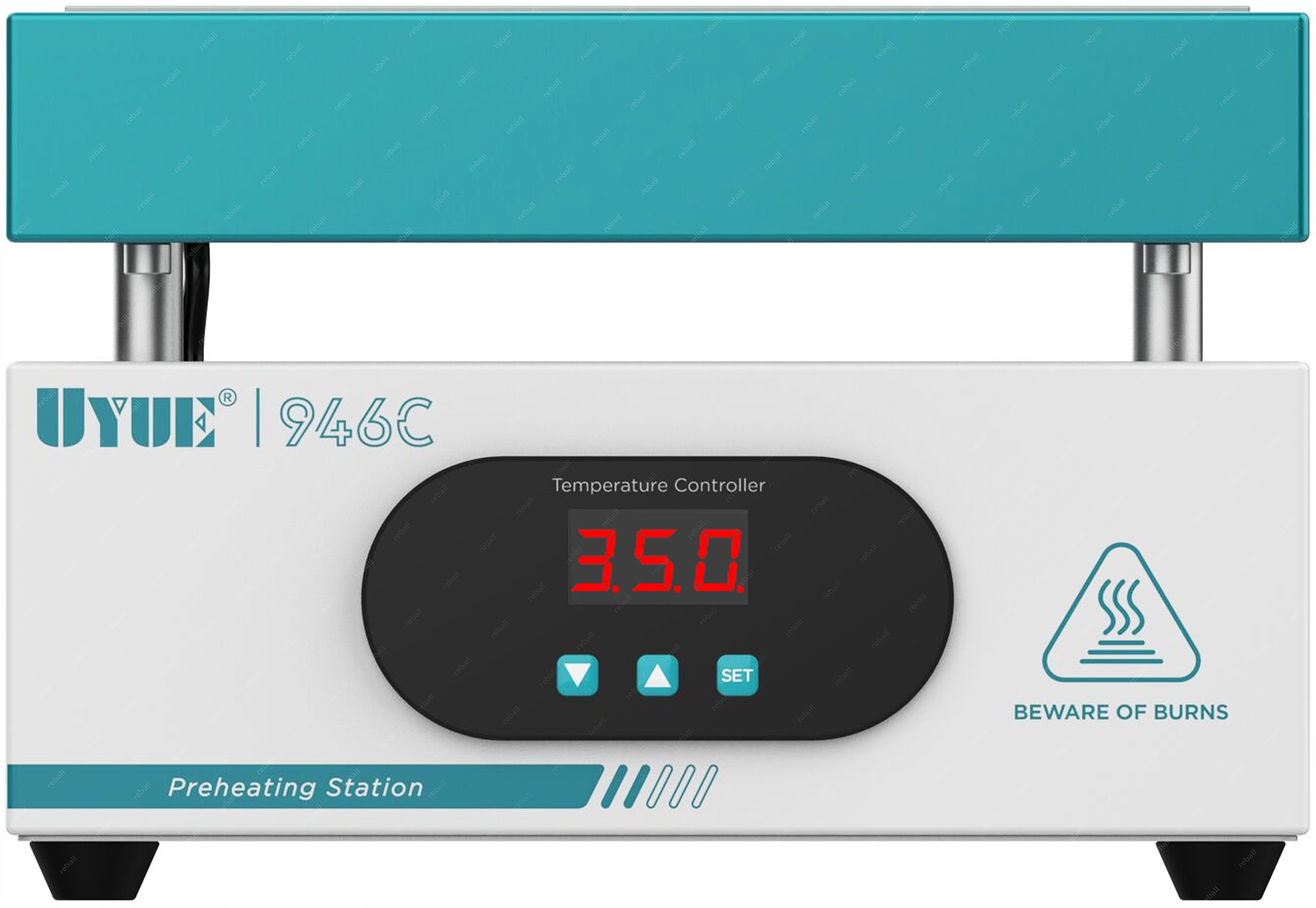

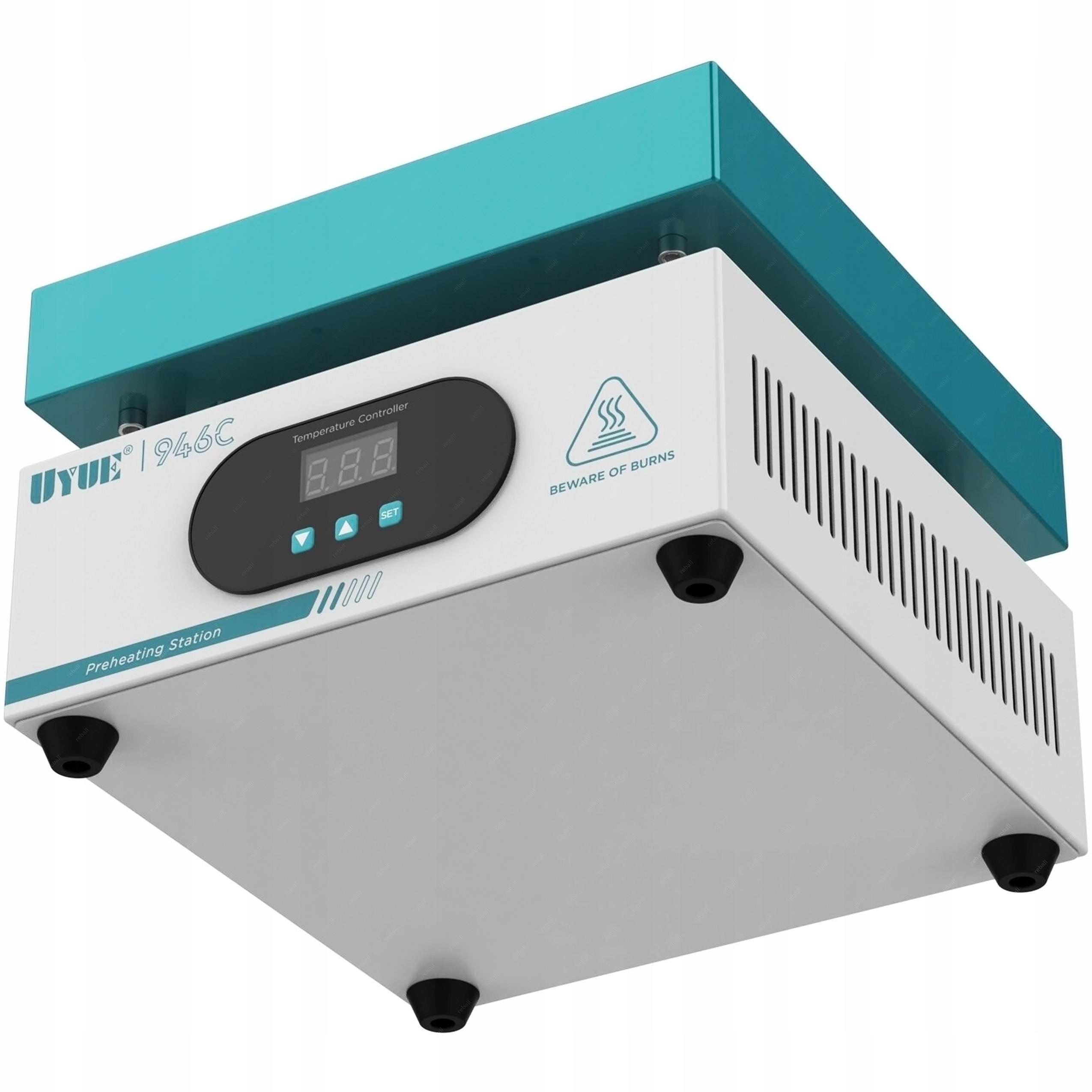

UYUE 946C 20 × 20 cm PCB/BGA kaitinimo plokštė su LCD funkcija, 600 W

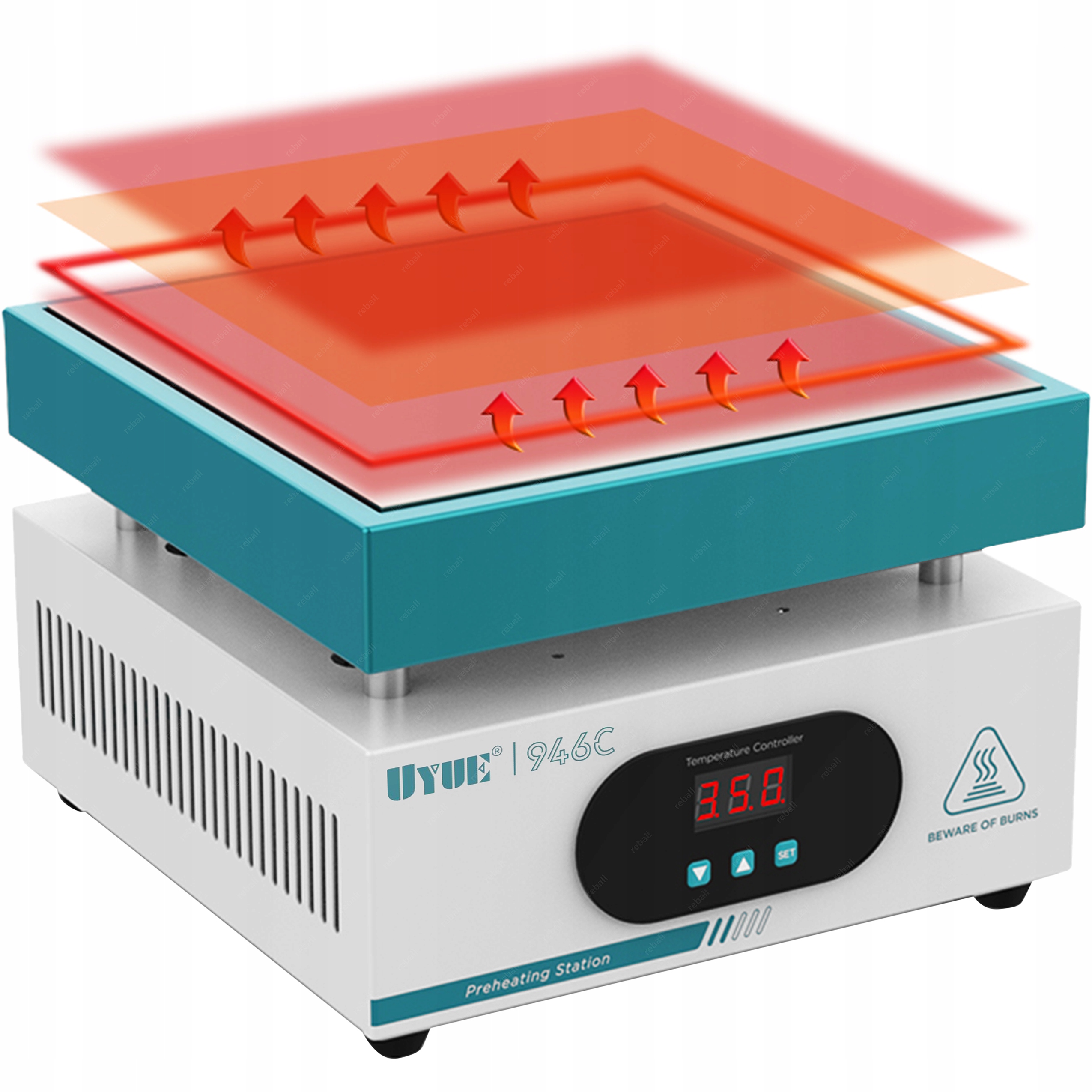

UYUE 946C – kaitinimo plokštė elektronikos ir telefonų remontui, skirta PCB, BGA, SMD ir, kai tai numatyta konkrečiame darbe, LCD elementų kontroliuojamam pašildymui. Tolygus darbinio paviršiaus kaitinimas padeda paruošti plokštę litavimo ar išlitavimo procesui.

Stabili kaitinimo temperatūra ir plokščias darbinis paviršius ypač naudingi tuomet, kai reikia mažinti temperatūrų skirtumą tarp atskirų PCB zonų ir nuosekliai šildyti didesnį plotą.

Kodėl verta naudoti išankstinio kaitinimo plokštę

• Tolygus PCB ir elektronikos komponentų išankstinis kaitinimas.
• Patogu naudoti BGA, SMD ir LED litavimo ar išlitavimo procesuose.
• PID temperatūros valdymas padeda tiksliai palaikyti nustatytą režimą.

Techninės charakteristikos

• Temperatūros diapazonas: 50–350 °C
• Temperatūros nustatymo tikslumas: 1°C

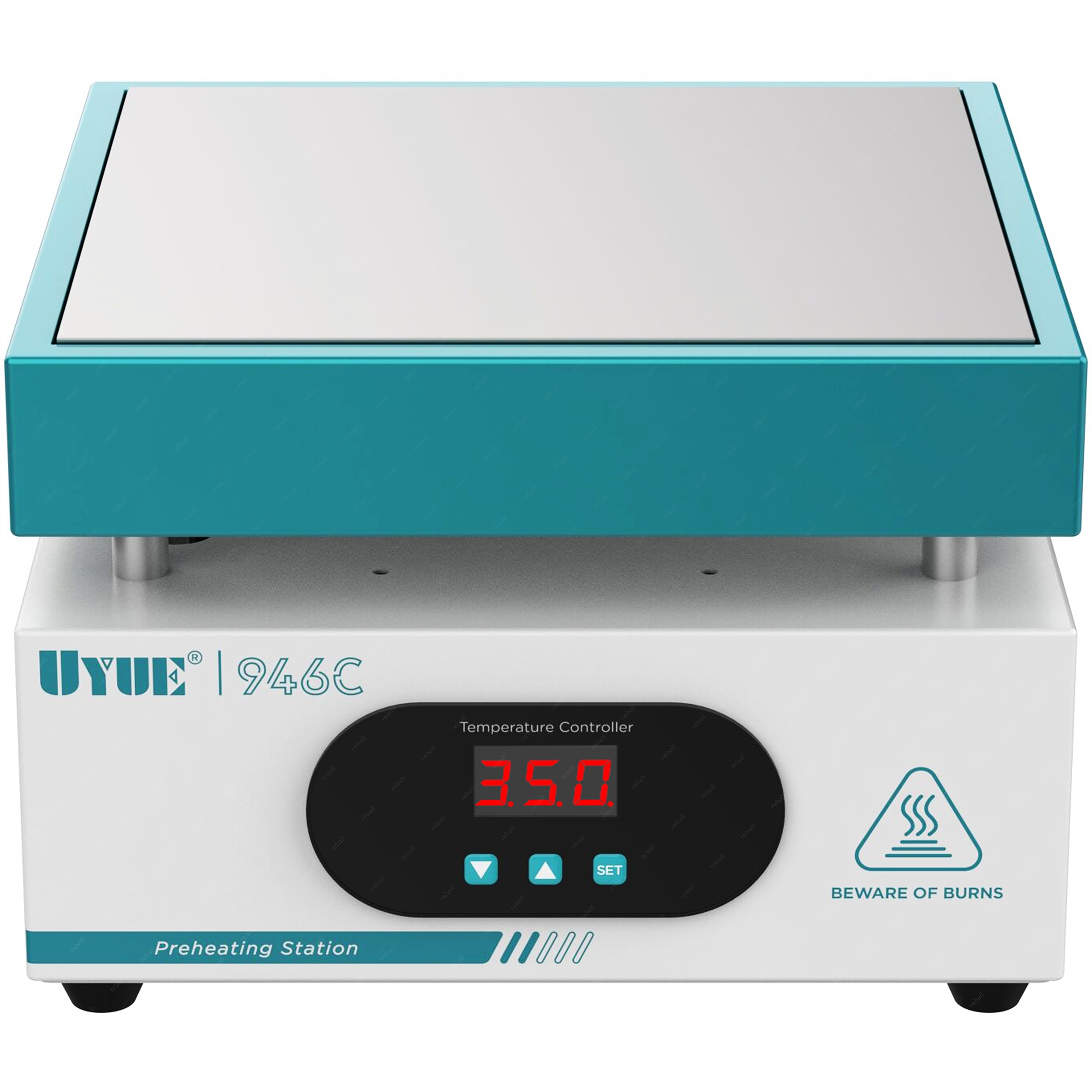

• Temperatūros reguliavimas: skaitmeninis (LED ekranas)
• Galia: 600 W
• Maitinimo įtampa: 220 ± 10% VAC
• Aukštis: apie 135 mm
• Ilgis: apie 215 mm
• Plotis: apie 215 mm
• Svoris: o k. 3 kg

Išankstinis kaitinimas ypač praverčia didesnėms plokštėms, kurios greitai išsklaido lokaliai tiekiamą šilumą. Pakėlus bendrą PCB temperatūrą, litavimo zonoje reikiamas režimas pasiekiamas nuosekliau.

Skirtingiems lydmetaliams ir komponentams reikalingi skirtingi temperatūros profiliai. Reguliuojama plokštė suteikia galimybę parinkti režimą pagal konkretų darbą, o ne naudoti vieną temperatūrą visoms plokštėms.

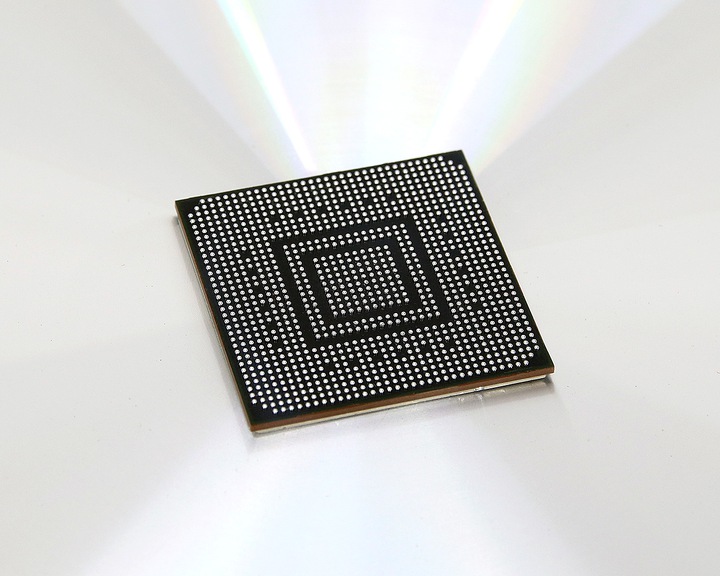

Dirbant su BGA mikroschemomis svarbu stebėti visą procesą ir neviršyti komponentų bei PCB leidžiamų temperatūrų. Kaitinimo plokštė padeda sukurti foninę šilumą, tačiau galutinį režimą lemia remontuojamo mazgo specifika.

Po darbo kaitinimo paviršiui reikia leisti saugiai atvėsti. Švari plokštė be lydmetalio, fliuso ar klijų likučių ilgiau išlieka lygi ir geriau perduoda šilumą kitam ruošiniui.

Servise tokia stotelė gali būti nuolatinė litavimo darbo vietos dalis: šalia jos patogu laikyti karšto oro stotelę, fliusą, vakuuminį griebtuvą ir PCB laikiklius, kad visas procesas vyktų nuosekliai.

Aiškiai matomi temperatūros parametrai padeda operatoriui dokumentuoti darbo režimus ir pakartoti sėkmingą procesą atliekant analogišką remontą. Tai ypač naudinga dirbant su pasikartojančiais įrenginių modeliais.

Pritaikymas elektronikos remonto dirbtuvėse

• PCB išankstiniam kaitinimui
• BGA ir SMD komponentų litavimo bei išlitavimo darbams
• LED komponentų ir kitų elektronikos mazgų remontui
• temperatūrai jautrių plokščių tolygesniam pašildymui prieš darbą karštu oru

Pasirinkimas profesionaliam telefonų ir elektronikos remontui

UYUE 946C tinkamas servisui, kuriame vertinamas kontroliuojamas PCB kaitinimas, aiškiai nurodyti techniniai parametrai ir patogi integracija su kitais litavimo įrankiais.
