TC Technic SK2127 cilindrų nuotėkio testerio komplektas 0–10 bar

TC Technic SK2127 cilindrų nuotėkio testerio komplektas 0–10 bar

TC Technic SK2127 – pneumatinis cilindrų nuotėkio testerio komplektas, skirtas variklio sandarumui įvertinti suslėgtu oru. Kompaktiškas matavimo blokas padeda aptikti susidėvėjusius ar pažeistus stūmoklių žiedus, nesandarius vožtuvus, cilindro galvutės įtrūkimus ir pažeistą galvutės tarpinę.

Testerio skalės parodo tiekiamą slėgį ir procentinį cilindro nuotėkį nuo 0 iki 100 %. Tai suteikia galimybę palyginti cilindrus ir nustatyti, kuriame iš jų sandarumo nuostolis didžiausias. Prietaisas tinka 4 taktų benzininiams varikliams, automobiliams ir sunkvežimiams, taip pat darbui vietose, kur prie žvakių angų yra mažai erdvės.

Kaip nustatoma gedimo vieta

• Oras girdimas įsiurbimo sistemoje: tikėtinas įsiurbimo vožtuvo nesandarumas
• Oras girdimas išmetimo sistemoje: tikėtinas išmetimo vožtuvo nesandarumas
• Oras išeina per alyvos įpylimo angą: galimas stūmoklių žiedų arba cilindro sienelių nusidėvėjimas
• Aušinimo skystyje atsiranda burbuliukų: galima galvutės tarpinės arba galvutės problema
• Rodmenys labai skiriasi tarp cilindrų: būtina papildoma mechaninė diagnostika

Techniniai parametrai

• Matavimo slėgio diapazonas: 0–10 bar / 0–145 PSI
• Reikalingas tiekiamo oro slėgis: 45–150 PSI
• Nuotėkio matavimo diapazonas: 0–100 %
• Skalės padala: 0,5 bar
• Manometrų skaičius: 2
• Manometrų apsauga: guminiai apvadai

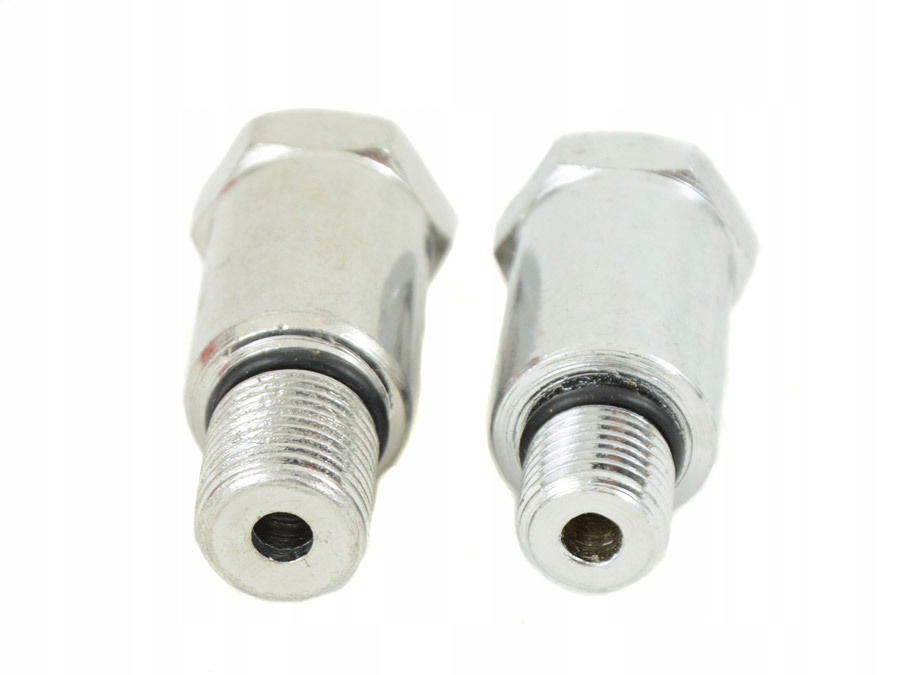

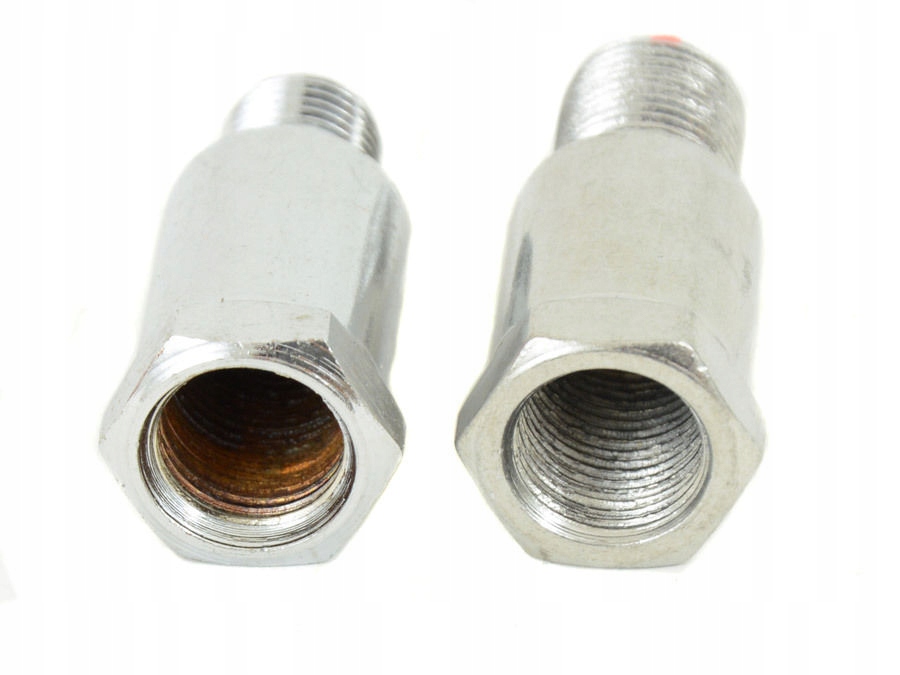

• Adapterių sriegiai: M12 × 1,25 ir M14 × 1,25
• Pakuotės svoris: 1,3 kg
• Katalogo numeris: SK2127

Darbo eiga

1. Paruoškite variklį pagal pasirinkto nuotėkio testo metodiką ir išjunkite degimą.
2. Nustatykite tikrinamo cilindro stūmoklį tinkamoje padėtyje.
3. Atsargiai įsukite sriegį atitinkantį adapterį.
4. Prijunkite stabilų suslėgto oro šaltinį ir sureguliuokite slėgį.
5. Užrašykite tiekiamo slėgio ir procentinio nuotėkio rodmenis.
6. Pakartokite matavimą visuose cilindruose vienodomis sąlygomis.

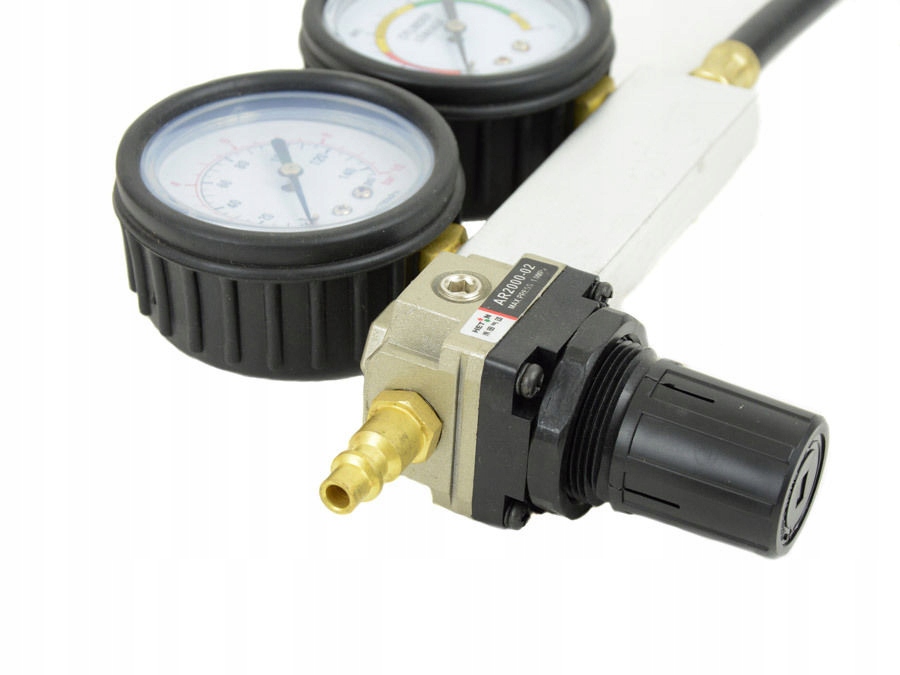

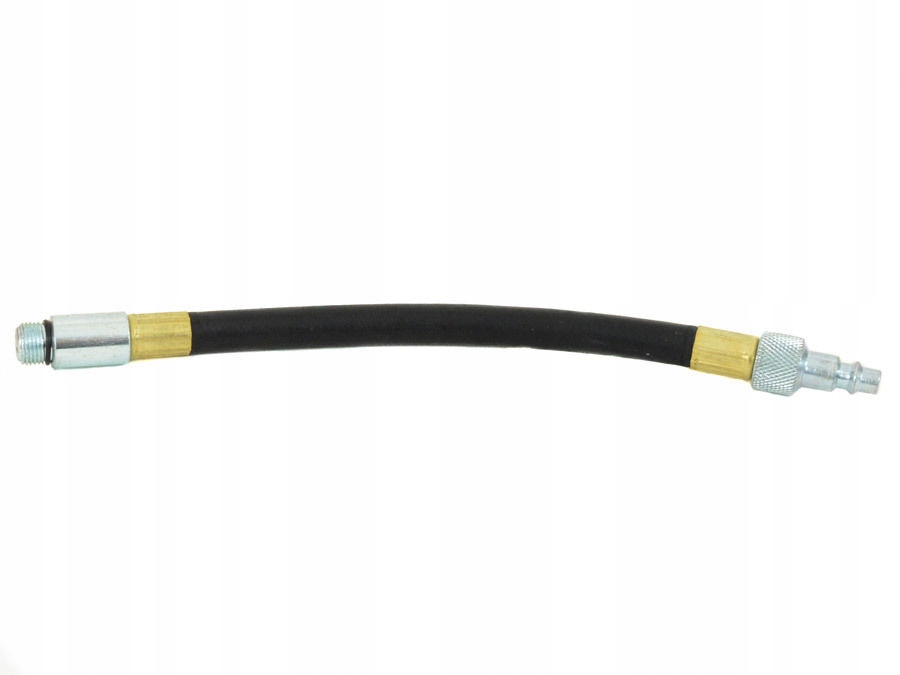

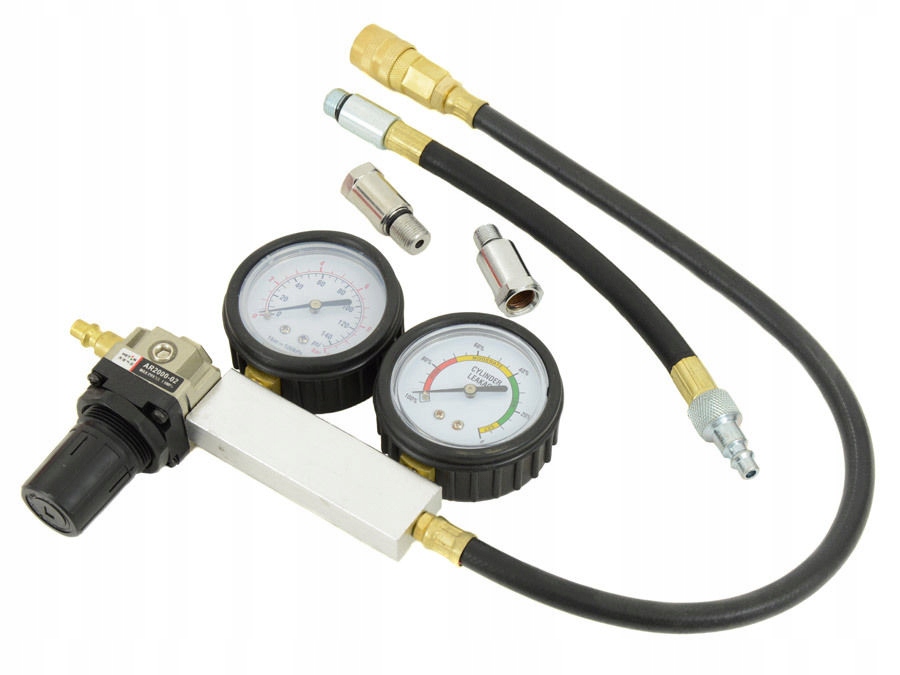

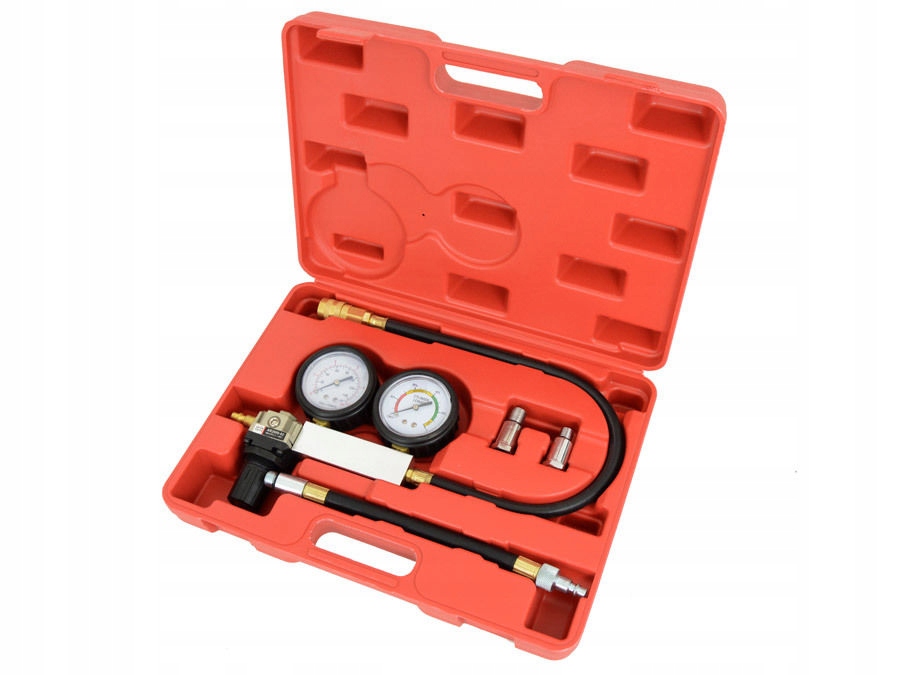

Nuotraukose parodytas dviejų manometrų blokas, adapteriai ir žarnos. Guminės apsaugos padeda saugoti manometrus dirbtuvėse, o greitosios jungtys leidžia patogiai prijungti oro tiekimą. Po darbo jungtis rekomenduojama nuvalyti ir laikyti sausai.

Matavimo rezultatai turi būti vertinami kartu su variklio gamintojo duomenimis, kompresijos matavimu ir kitais diagnostikos požymiais. Nuotėkio testeris padeda tiksliau pasirinkti tolesnius remonto veiksmus, tačiau nekeičia profesionalios gedimo analizės.

Matavimo duomenis reikia vertinti kartu su konkretaus variklio gamintojo techninėmis normomis.
