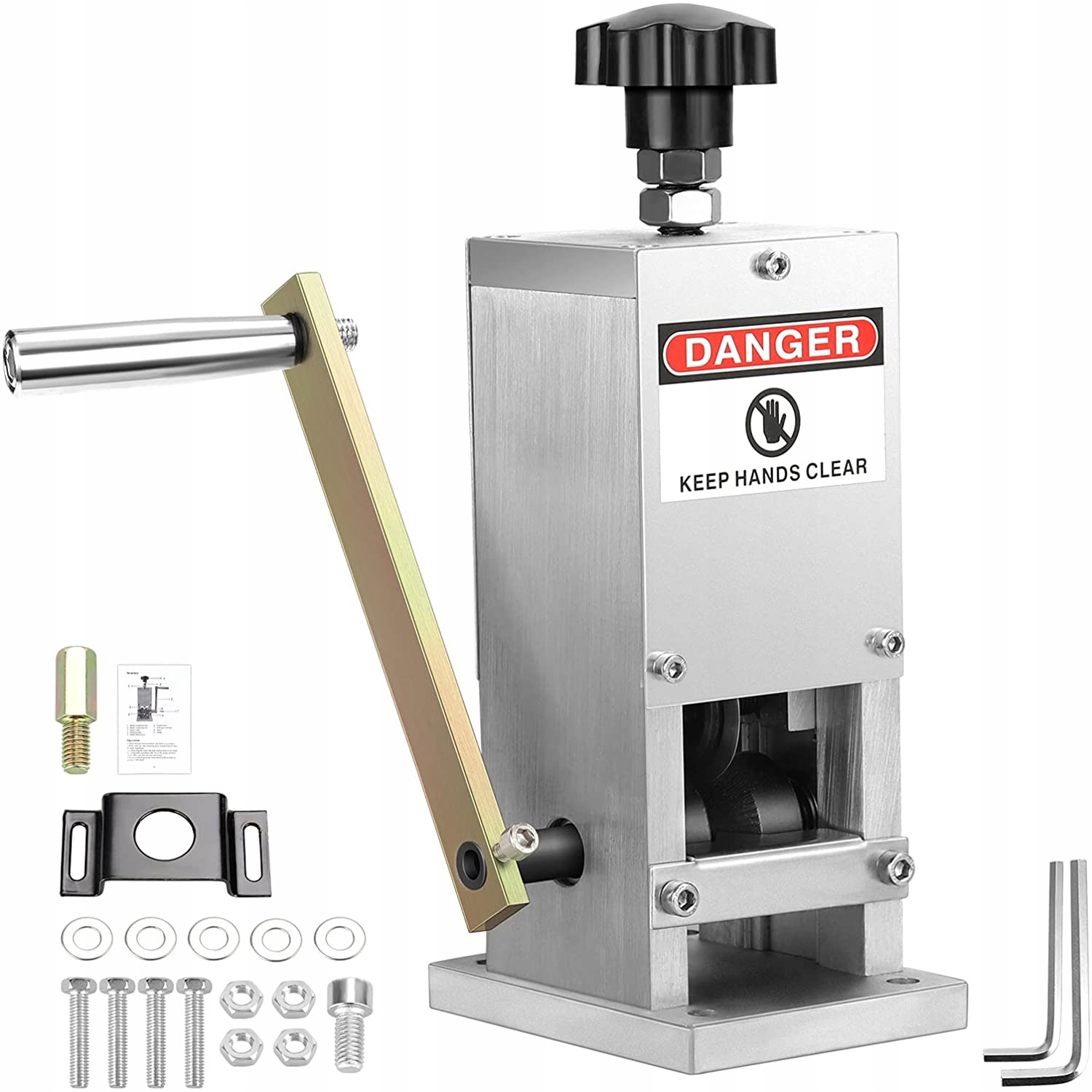

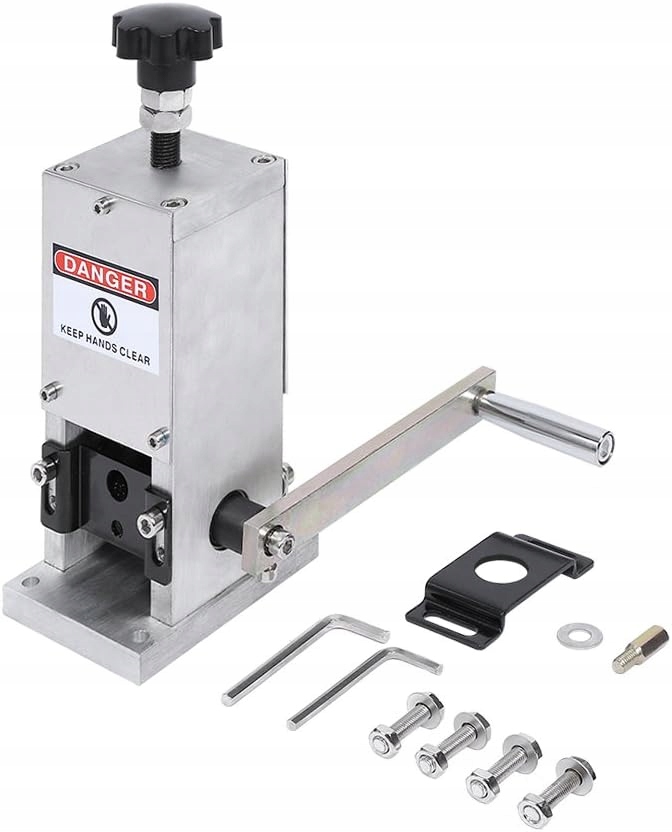

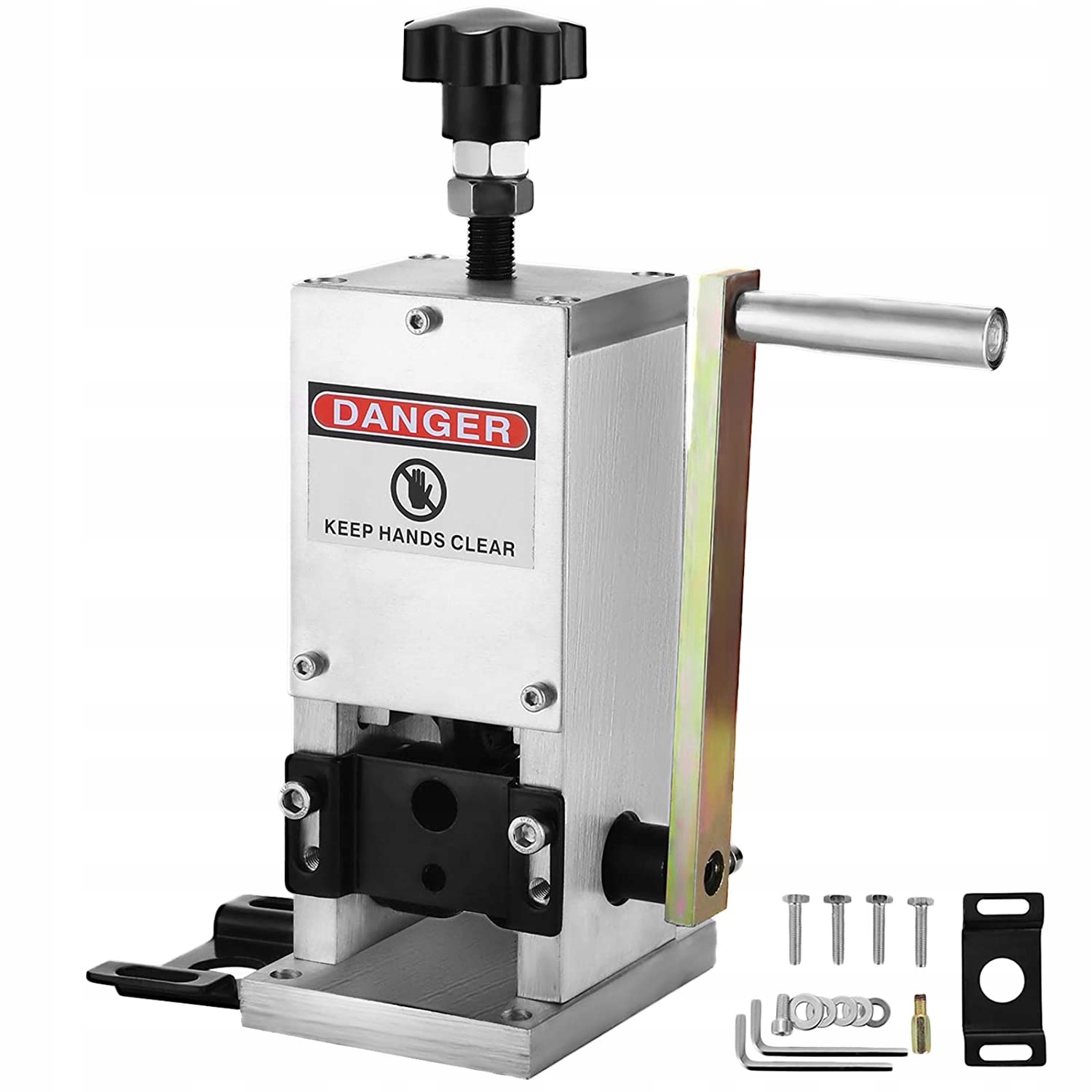

Rankinė kabelių ir laidų izoliacijos nuėmimo mašina, su gręžtuvo pavara
Rankinė kabelių ir laidų izoliacijos nuėmimo mašina, su gręžtuvo pavara yra praktiškas sprendimas kabelių paruošimui, izoliacijos šalinimui ir spalvotųjų metalų atskyrimui. Konstrukcija leidžia pasirinkti kabelio storiui tinkamą padavimo vietą, nustatyti pjovimo gylį ir išlaikyti tolygesnę pjūvio liniją per visą laido ilgį.

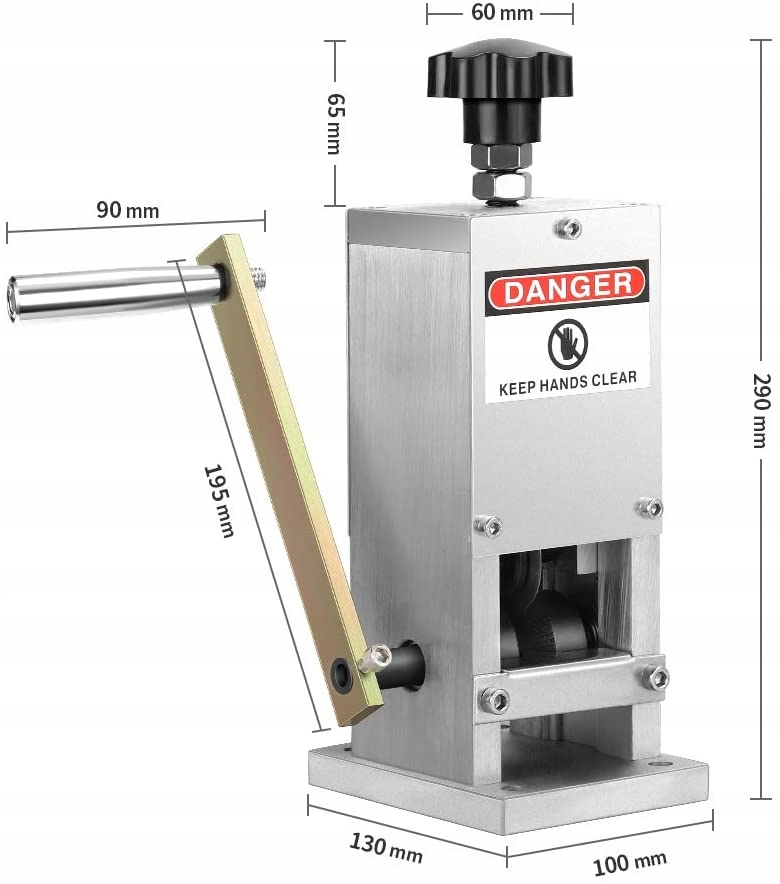

Techniniai duomenys
- Gaminio svoris – 3,7 kg
- Pagrindinė konstrukcijos medžiaga – nerūdijantysis plienas

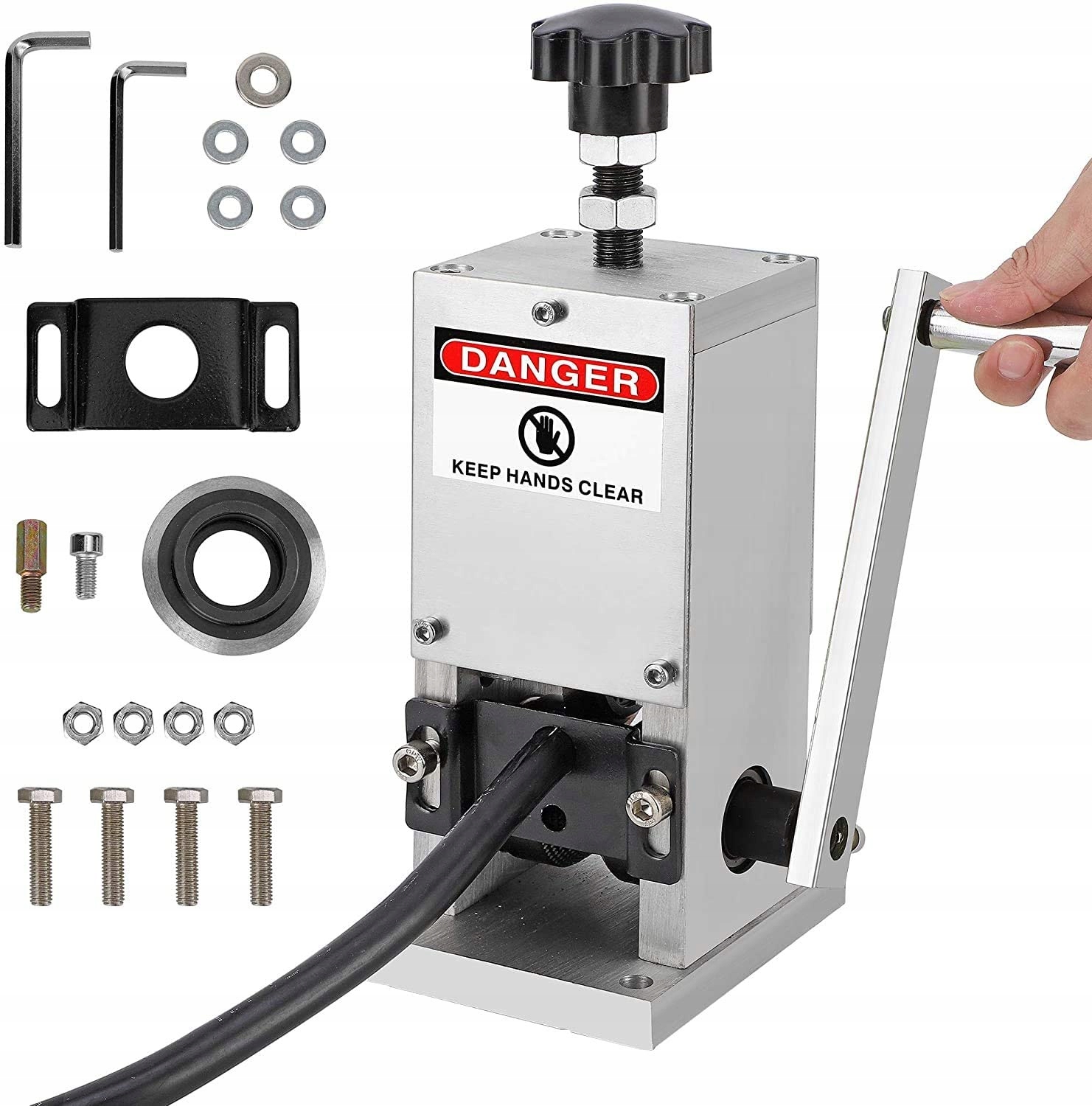

Mašiną galima valdyti rankena arba sujungti su tinkamu gręžtuvu. Rankinis režimas suteikia daugiau kontrolės, o gręžtuvo pavara pagreitina vienodo storio kabelių apdorojimą. Pavarą pradėkite sukti mažomis apsukomis ir tik patikrinę pjūvį didinkite greitį.
Svarbiausios pasirinkimo savybės
Renkantis izoliacijos nuėmimo mašiną svarbiausia palyginti kabelių skersmens diapazoną, pavaros tipą, kanalų skaičių ir ašmens reguliavimo galimybes. Plonesniems laidams reikia tikslesnio prispaudimo, o storesniems kabeliams – pakankamai plačios kreipiamosios ir standžios konstrukcijos.
Reguliuojamas pjovimo gylis leidžia ašmenį nuleisti tiek, kad jis perpjautų apvalkalą, tačiau neįsirėžtų į vario ar aliuminio gyslą. Prieš apdorojant ilgesnį kabelį rekomenduojama atlikti trumpą bandomąjį pjūvį ir tik tada galutinai nustatyti prispaudimą.

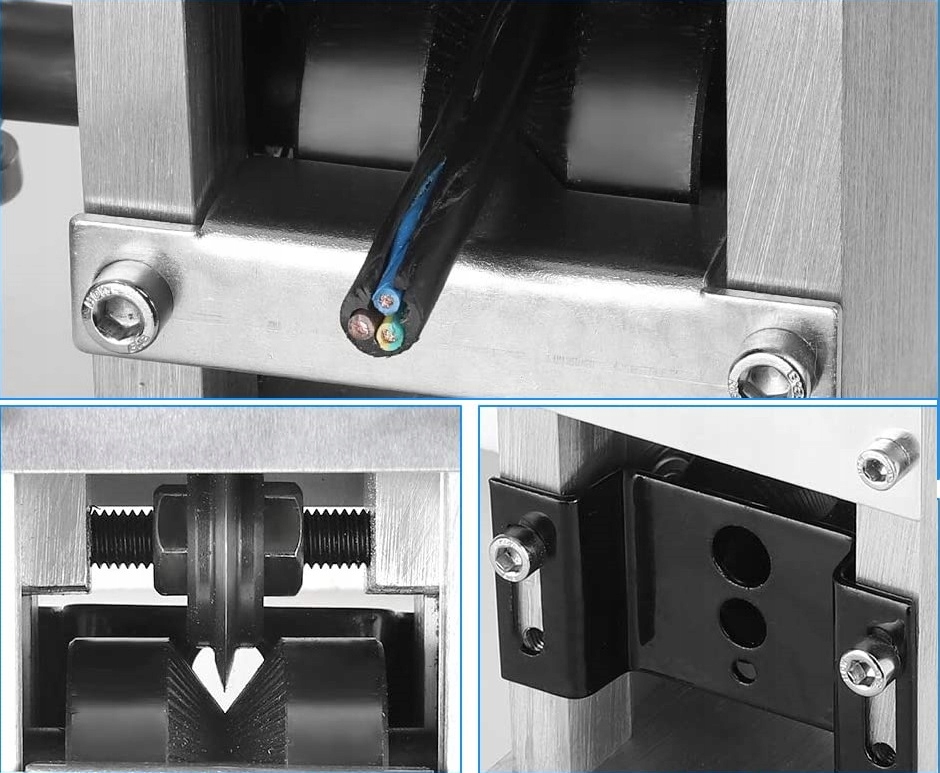

Darbo principas
Kabelio galas įstatomas į jo skersmeniui tinkamą kanalą ir prispaudžiamas prie padavimo volelio. Sukant rankeną arba įjungus pavarą, laidas juda pro peilį, kuris išilgai įpjauna izoliaciją. Išėmus kabelį, apvalkalą galima atskirti rankomis ir paruošti metalinę gyslą tolimesniam rūšiavimui.
Tolygesnis rezultatas gaunamas tada, kai kabelis prieš darbą ištiesinamas, nuo jo pašalinami stiprūs užlinkimai, purvas ir metalinės sąvaržos. Labai susisukusį ar nevienodo storio laidą geriau leisti lėčiau, stebint, ar jis nekyla iš kreipiamosios.

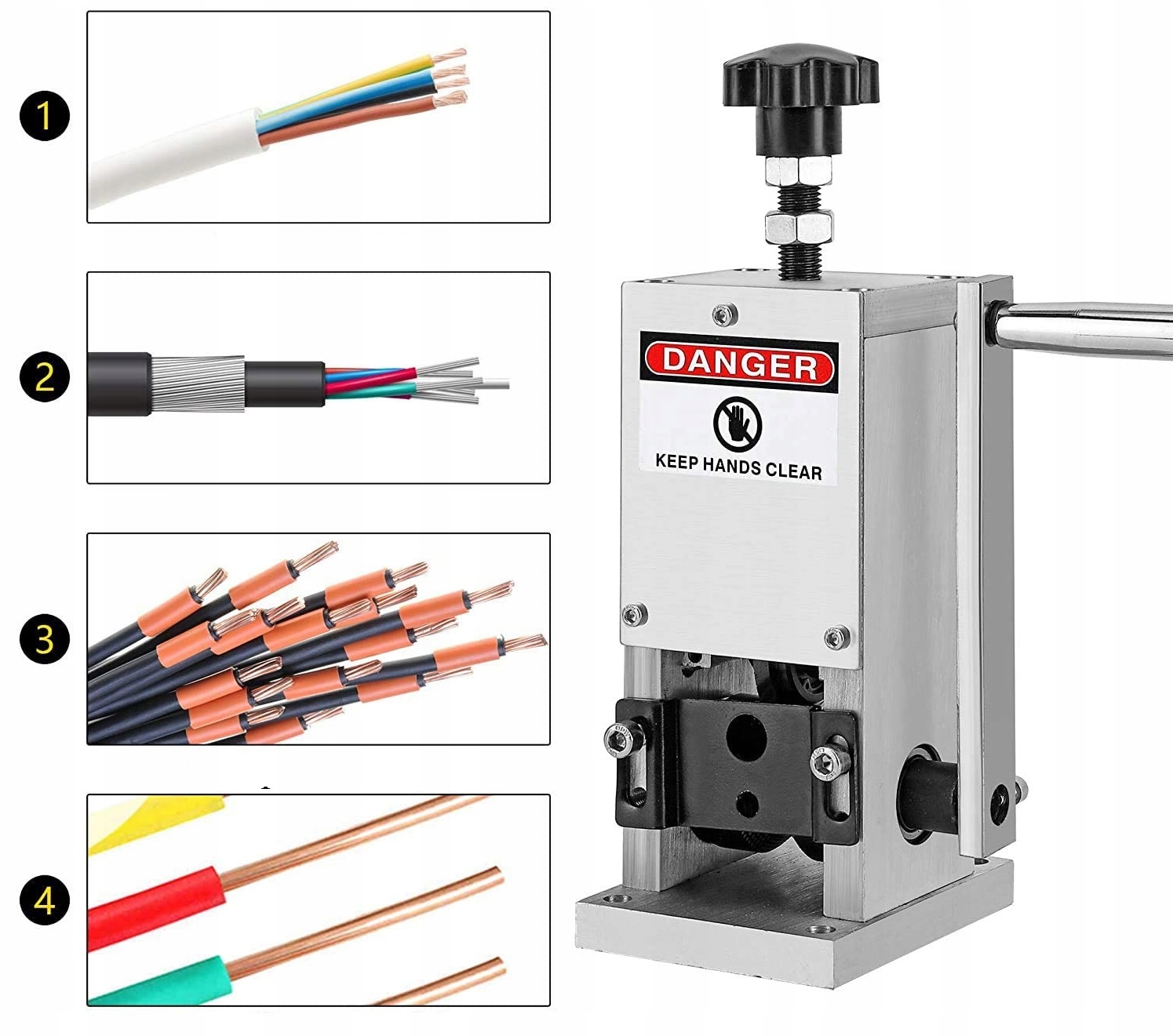

Pritaikymas skirtingiems kabeliams
Mašina gali būti naudojama įvairiems elektros, instaliaciniams, automobilių ir dirbtuvių kabeliams, jeigu jų skersmuo bei apvalkalo tipas atitinka nurodytą darbinį diapazoną. Kietesnei izoliacijai gali reikėti gilesnio pjūvio, o minkštam apvalkalui paprastai pakanka mažesnio prispaudimo.
Viengysliai, daugiagysliai, apvalūs ir kai kurie plokšti laidai elgiasi skirtingai, todėl kiekvienai kabelių grupei verta išsaugoti atskirą ašmens nustatymą. Tai sumažina bereikalingą reguliavimą ir padeda išlaikyti vienodą darbo kokybę.

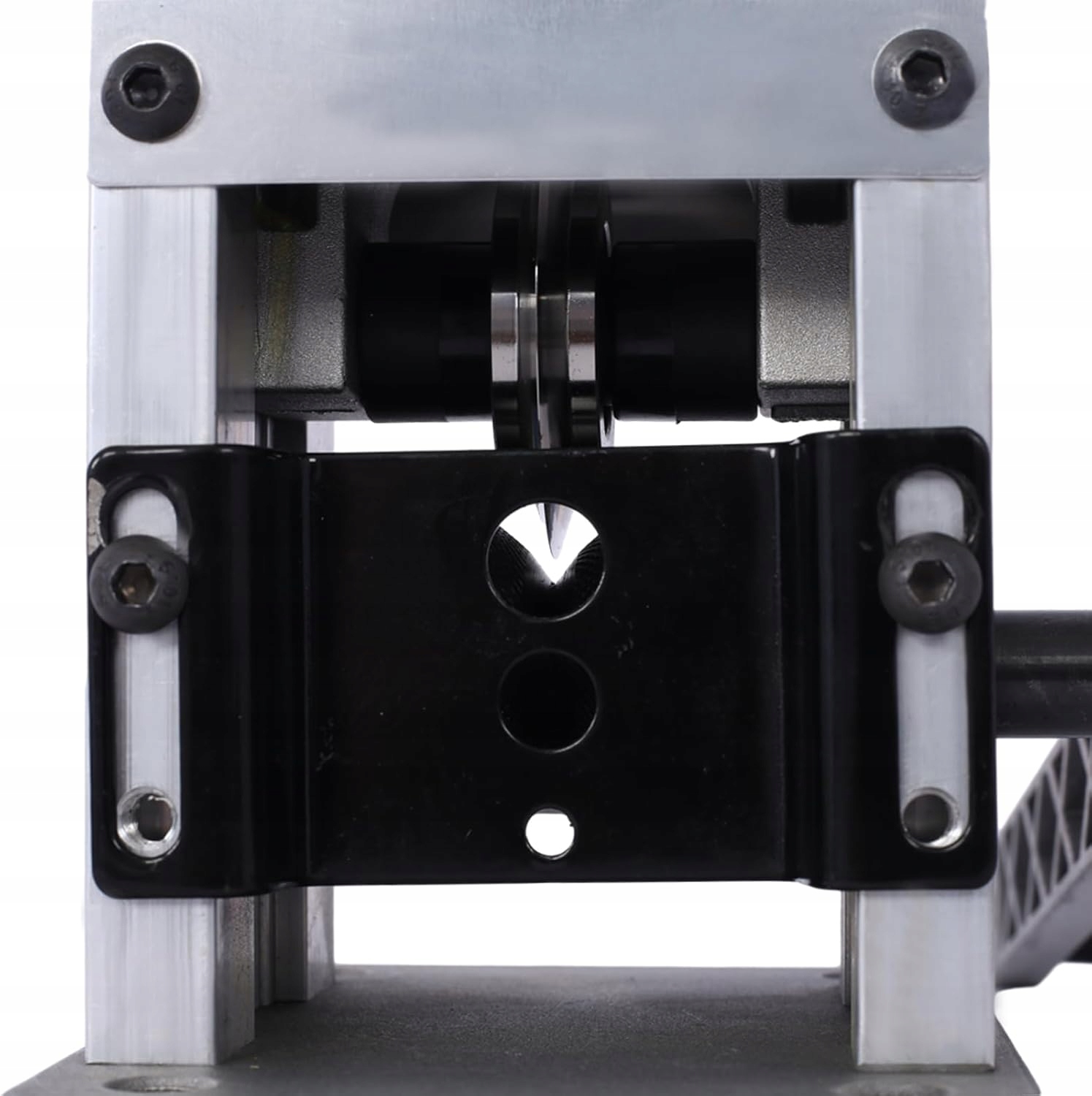

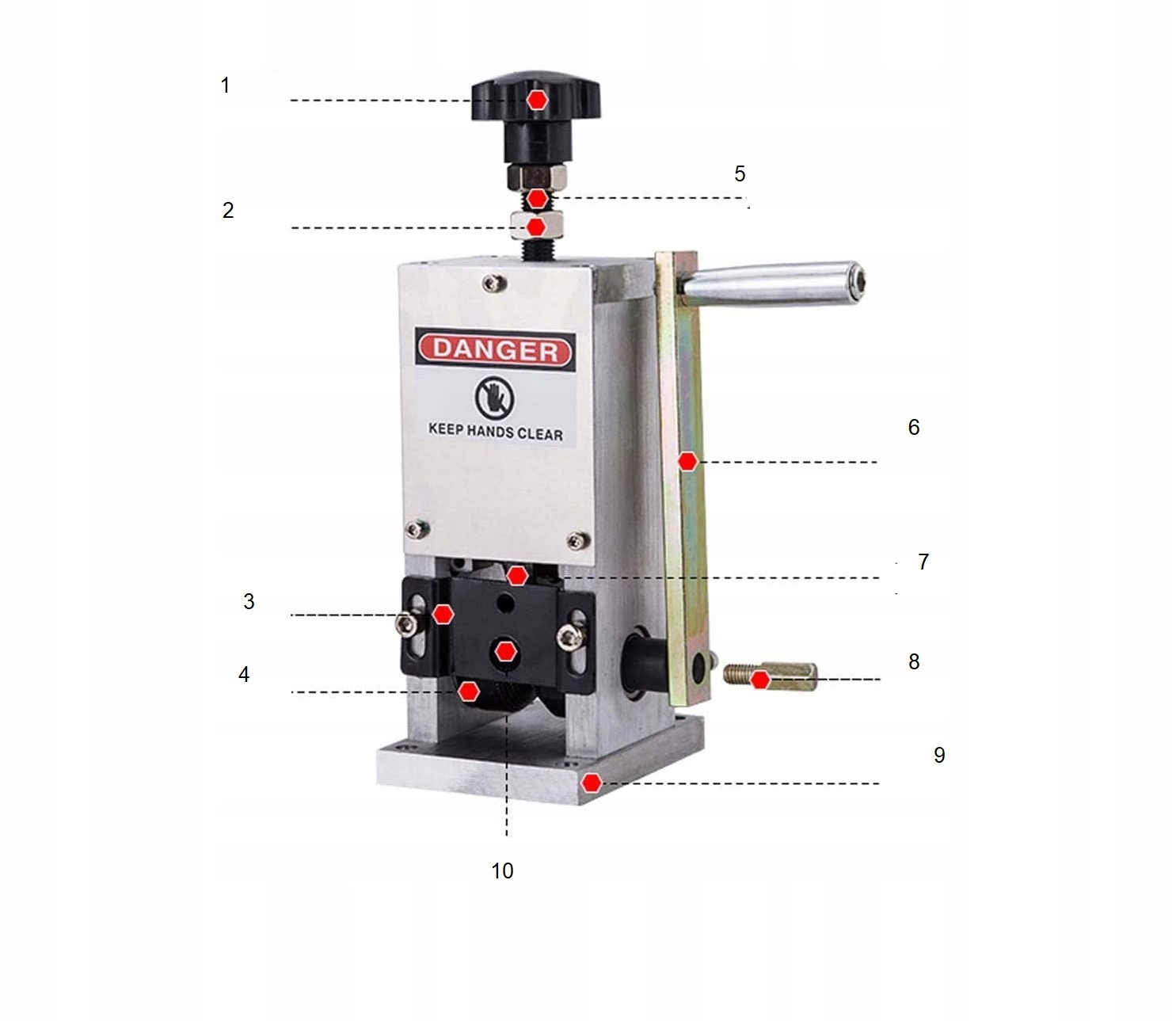

Konstrukcija ir stabilumas

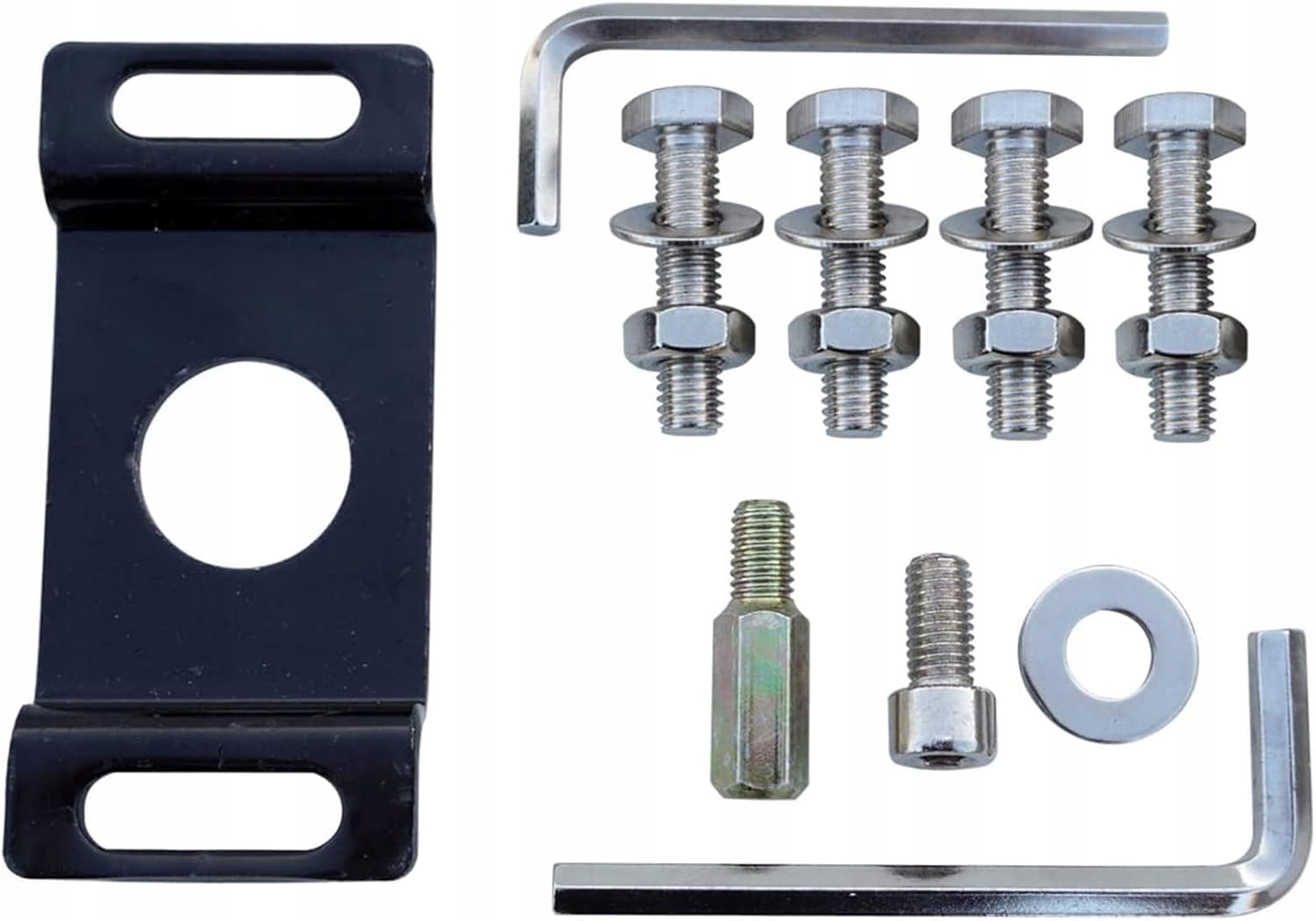

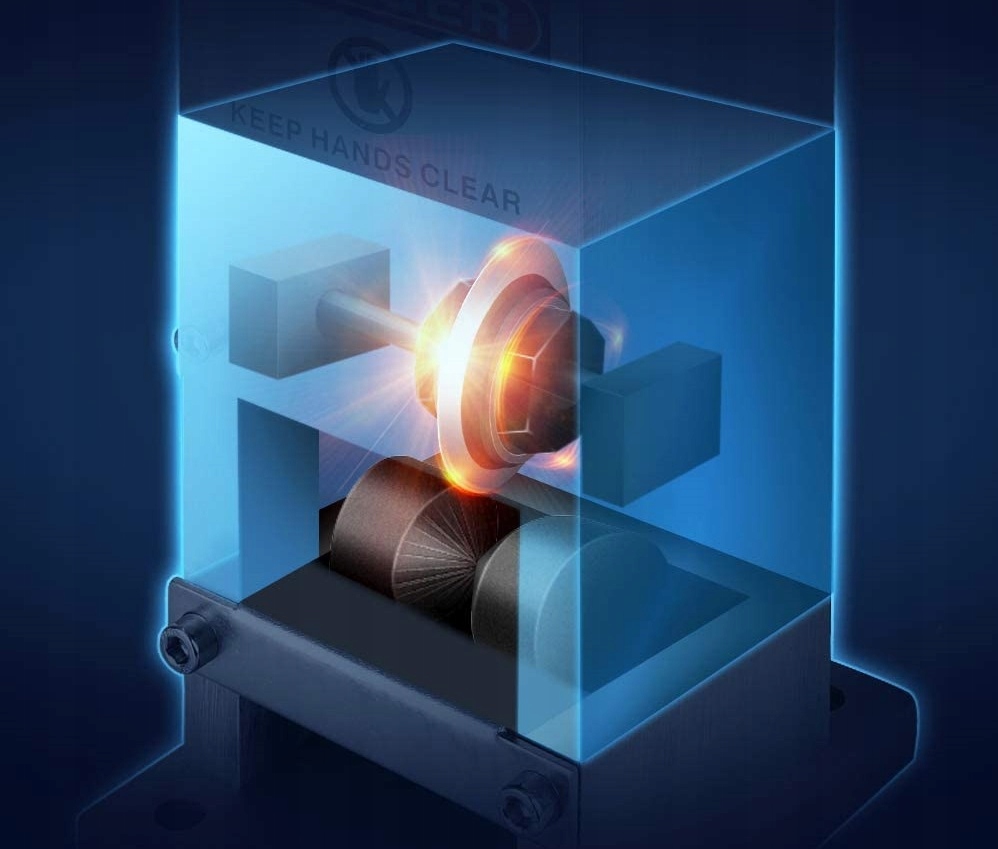

Standi metalinė konstrukcija padeda išlaikyti peilio, volelio ir kabelio padėtį vienoje linijoje. Jeigu pagrinde yra tvirtinimo angos, mašiną verta prisukti prie stabilaus darbastalio. Taip sumažėja vibracija, įrenginys nejuda traukiant storesnį kabelį, o operatorius gali saugiau valdyti padavimą.
Kreipiamasis volelis turi būti švarus ir laisvai suktis. Ant jo susikaupusios izoliacijos drožlės gali keisti kabelio padėtį, todėl darbo metu naudinga periodiškai sustoti, išjungti pavarą ir pašalinti likučius nuo darbinės zonos.

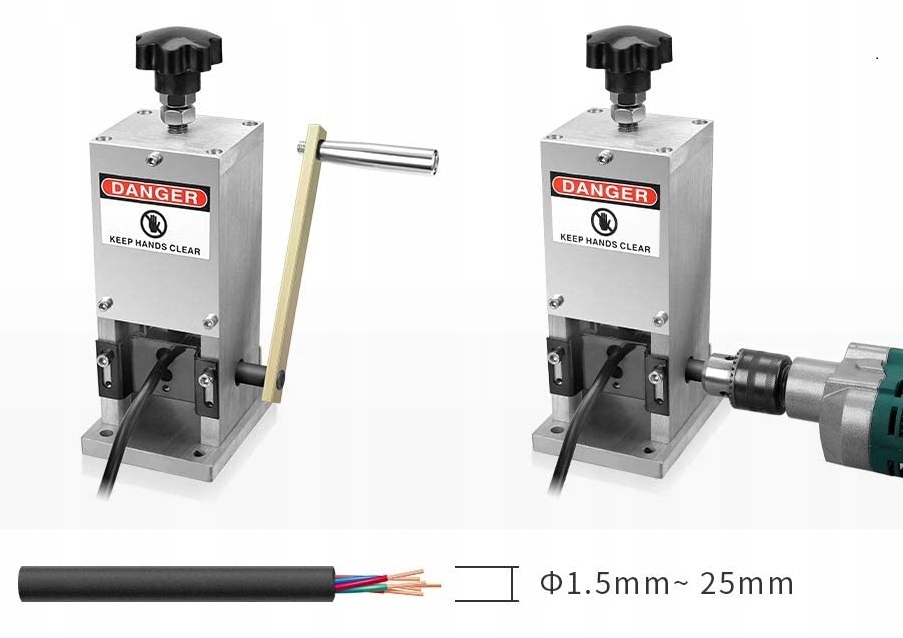

Rankinis ir mechanizuotas darbas
Rankinė pavara suteikia daugiau kontrolės apdorojant trumpus, plonus arba netaisyklingos formos kabelius. Mechanizuota pavara pasirenkama ilgesnėms vienodo skersmens atkarpoms, kai svarbus pastovus padavimo greitis. Abiem atvejais kabelio negalima traukti staigiais judesiais.

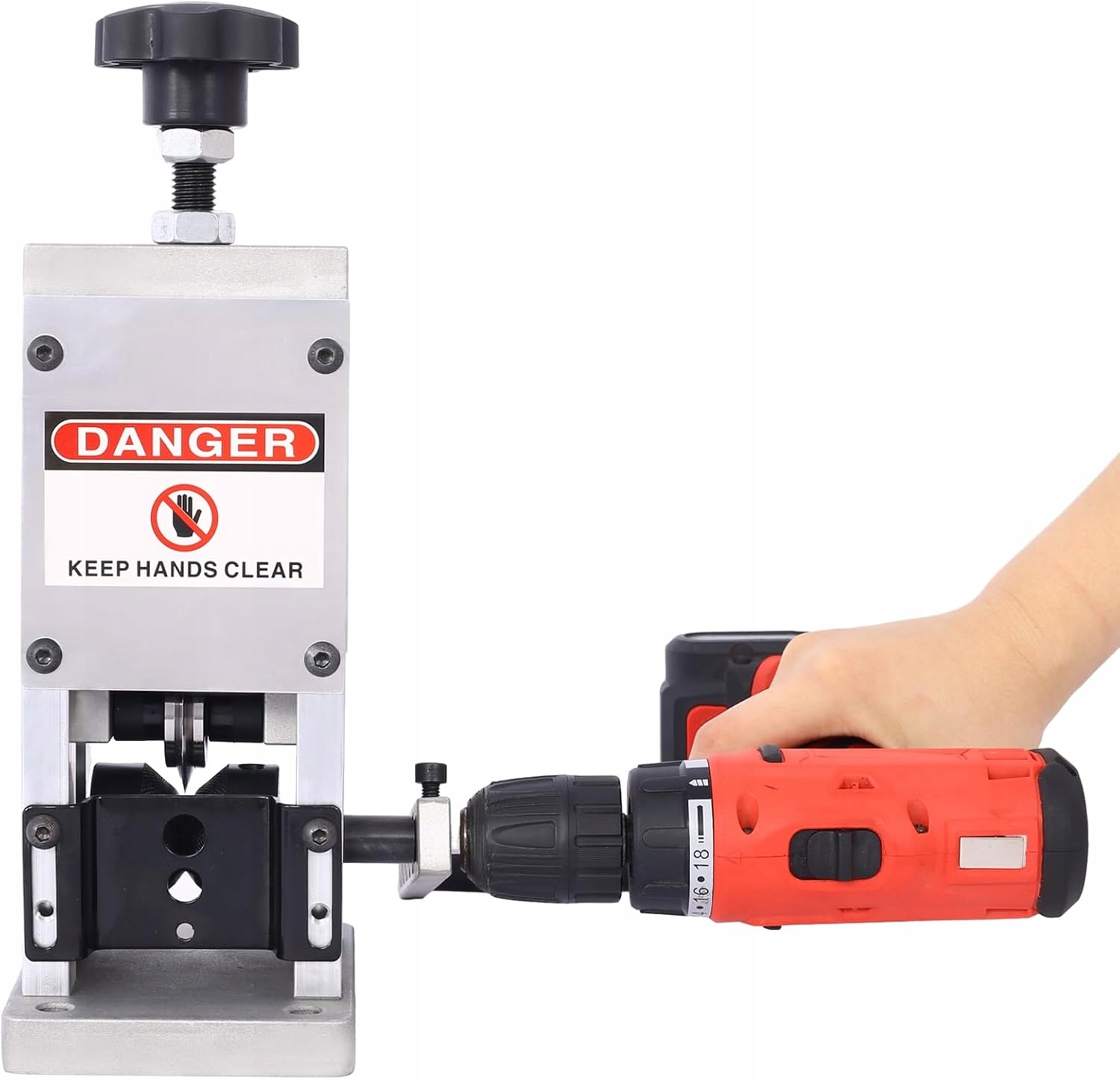

Jeigu modelį galima sukti gręžtuvu, jungties ašį reikia sujungti tiesiai ir be šoninio įtempimo. Pradėkite nuo mažų apsukų, patikrinkite pjūvio gylį ir tik tada palaipsniui didinkite greitį. Per didelės apsukos gali pabloginti kontrolę arba perkaisti ašmenį.

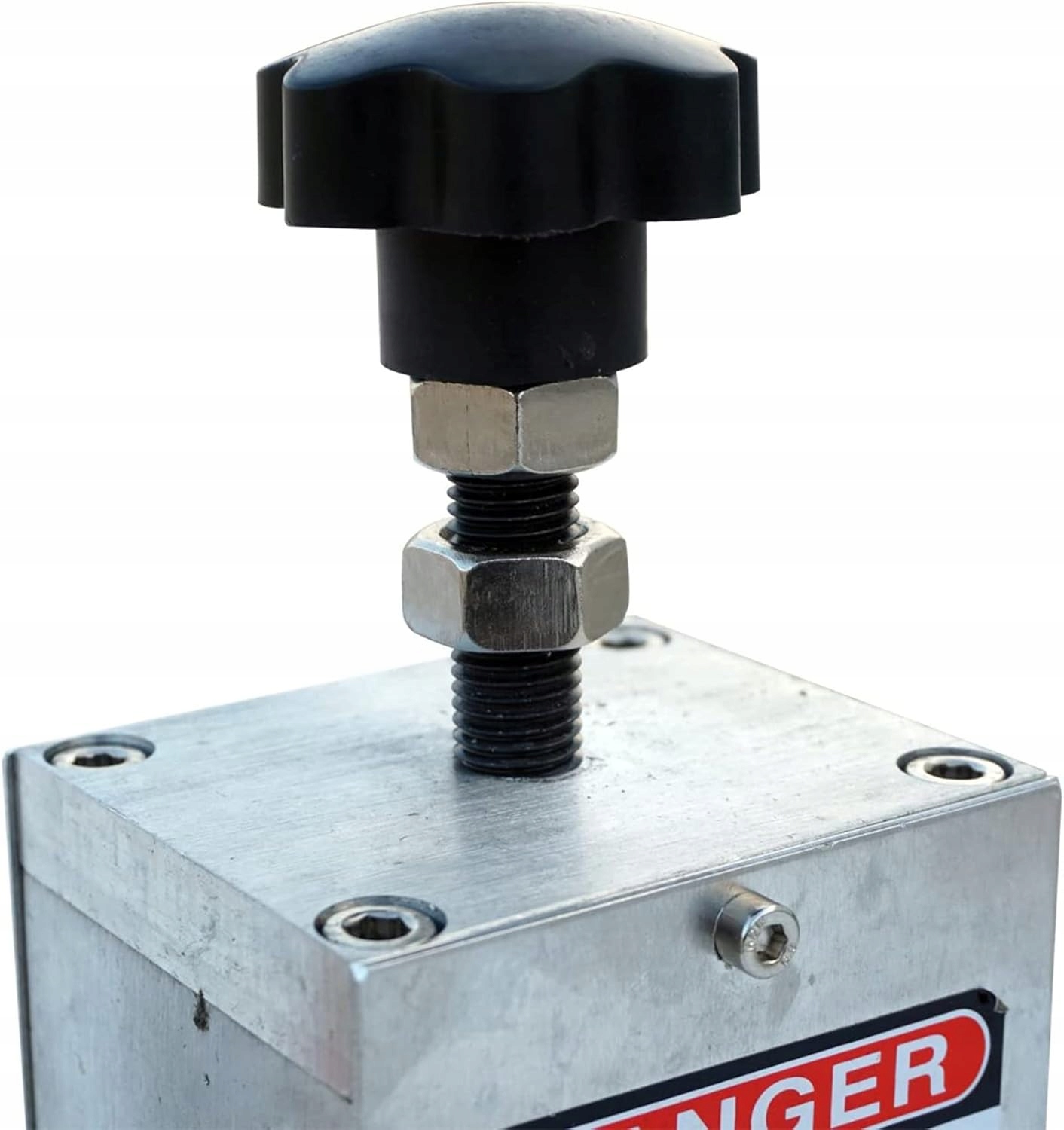

Tikslus ašmens nustatymas
Peilis turi liesti tik izoliacijos sluoksnį. Jei po apdorojimo ant metalinės gyslos lieka gilūs įbrėžimai, ašmenį pakelkite. Jei apvalkalas neatsiskiria, nuleiskite jį nedideliu žingsniu ir pakartokite bandymą. Smulkus reguliavimas yra svarbesnis už didelę prispaudimo jėgą.
Ašmens būklę verta tikrinti pagal pjūvio kraštą. Atšipęs peilis ne pjauna, o spaudžia ir plėšia izoliaciją, dėl to kabelis gali krypti į šoną. Susidėvėjusį ašmenį reikia pakeisti gamintojo nurodytam modeliui tinkama dalimi.
