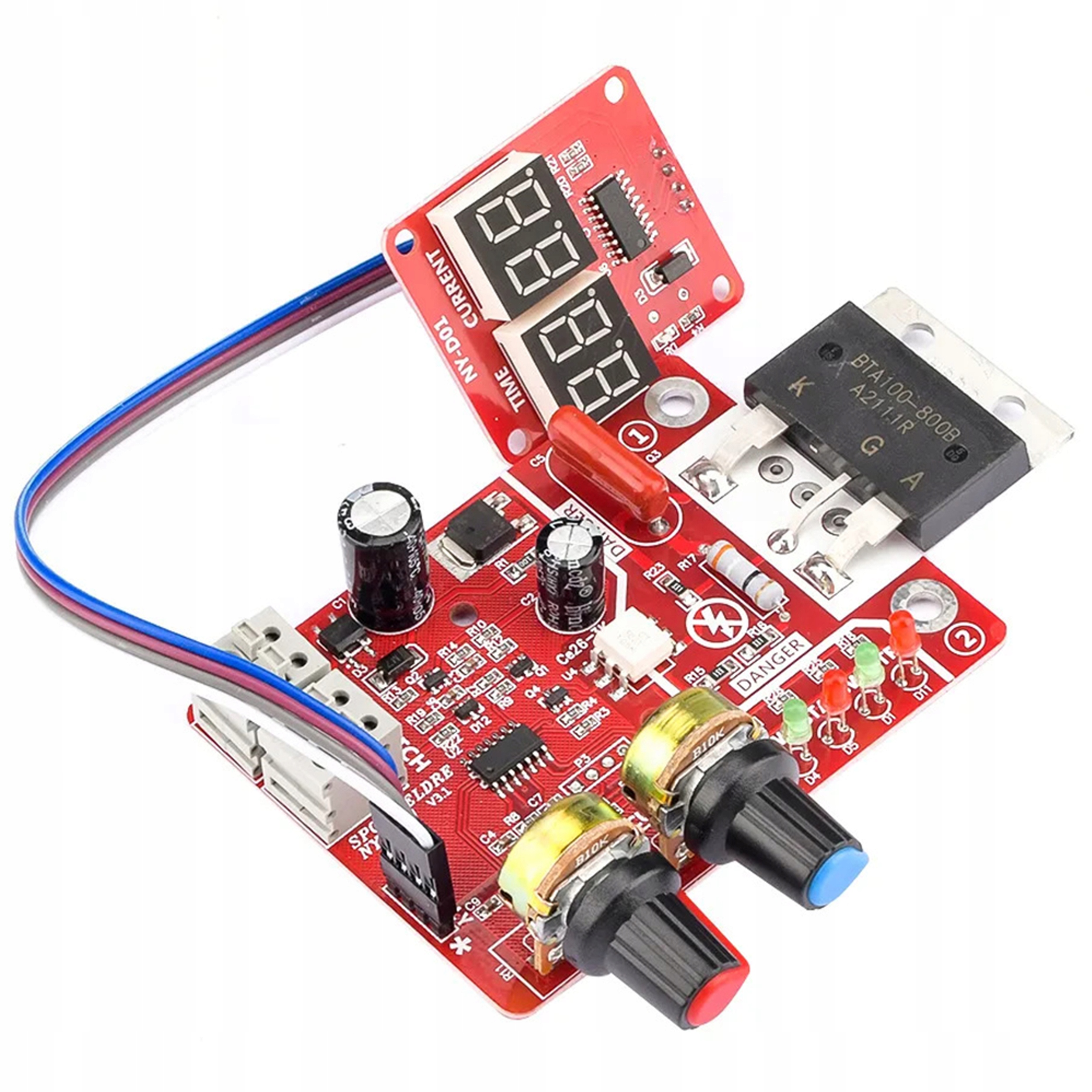

NY-D01 taškinio suvirinimo valdiklio rinkinys 100 A 230 V 18650 elementams

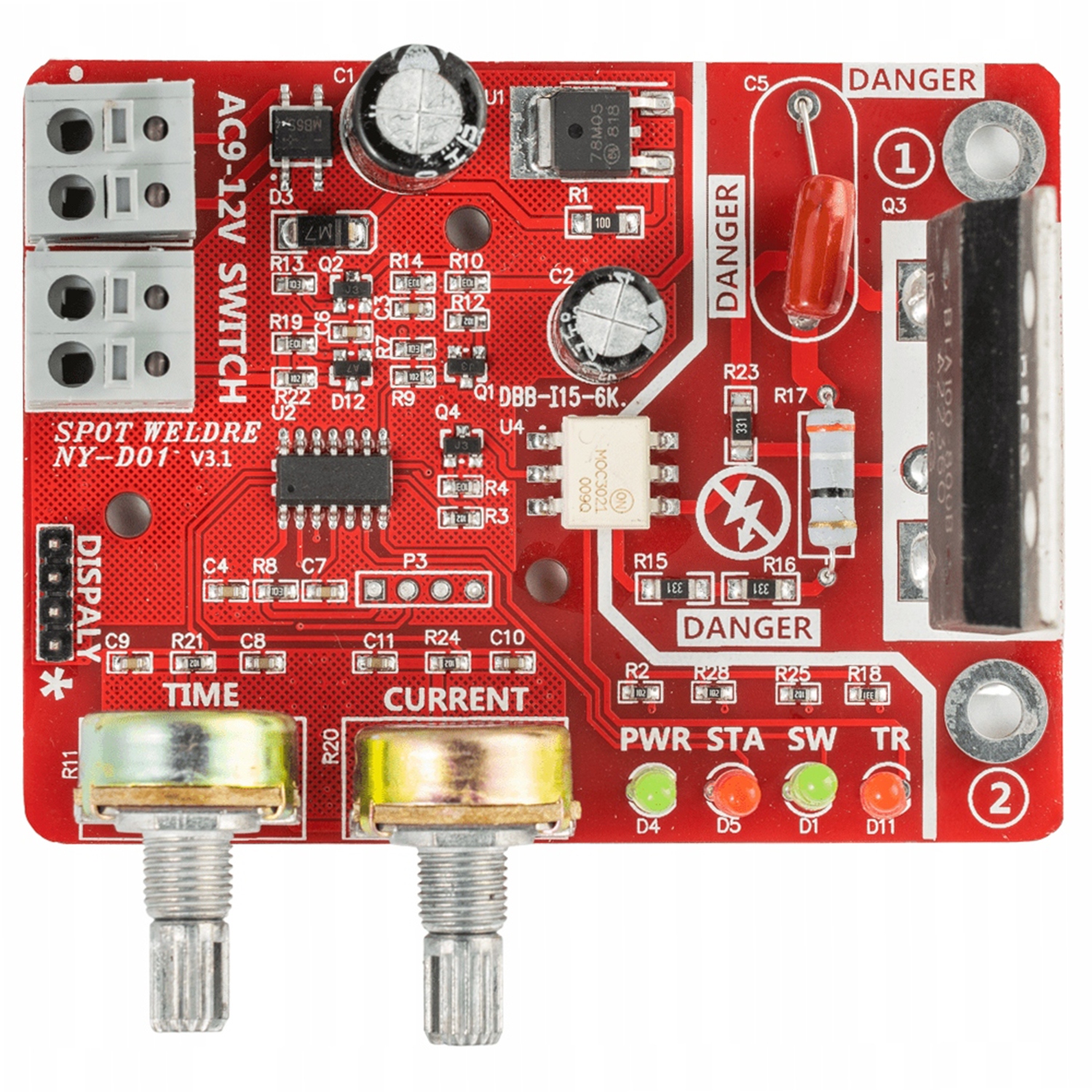

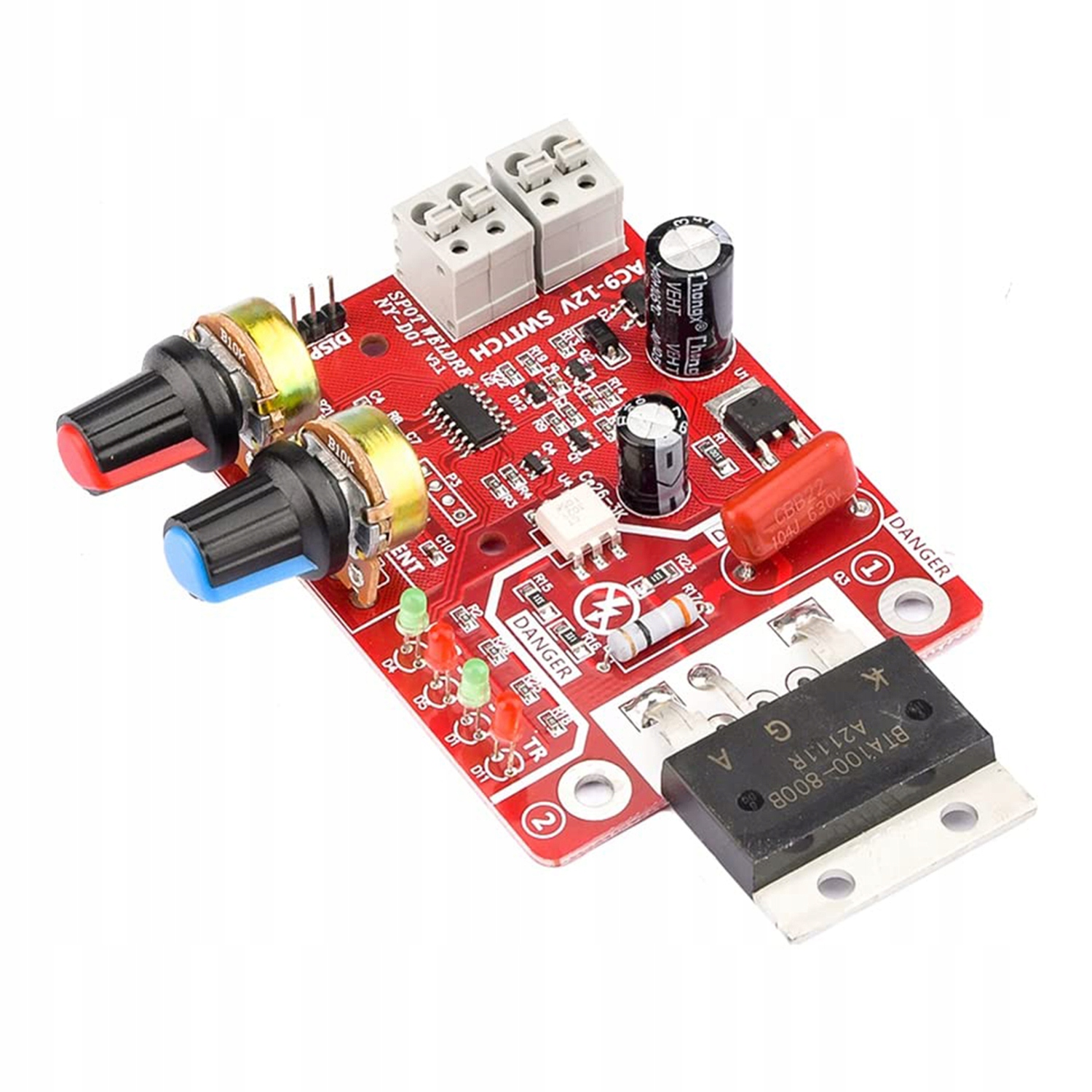

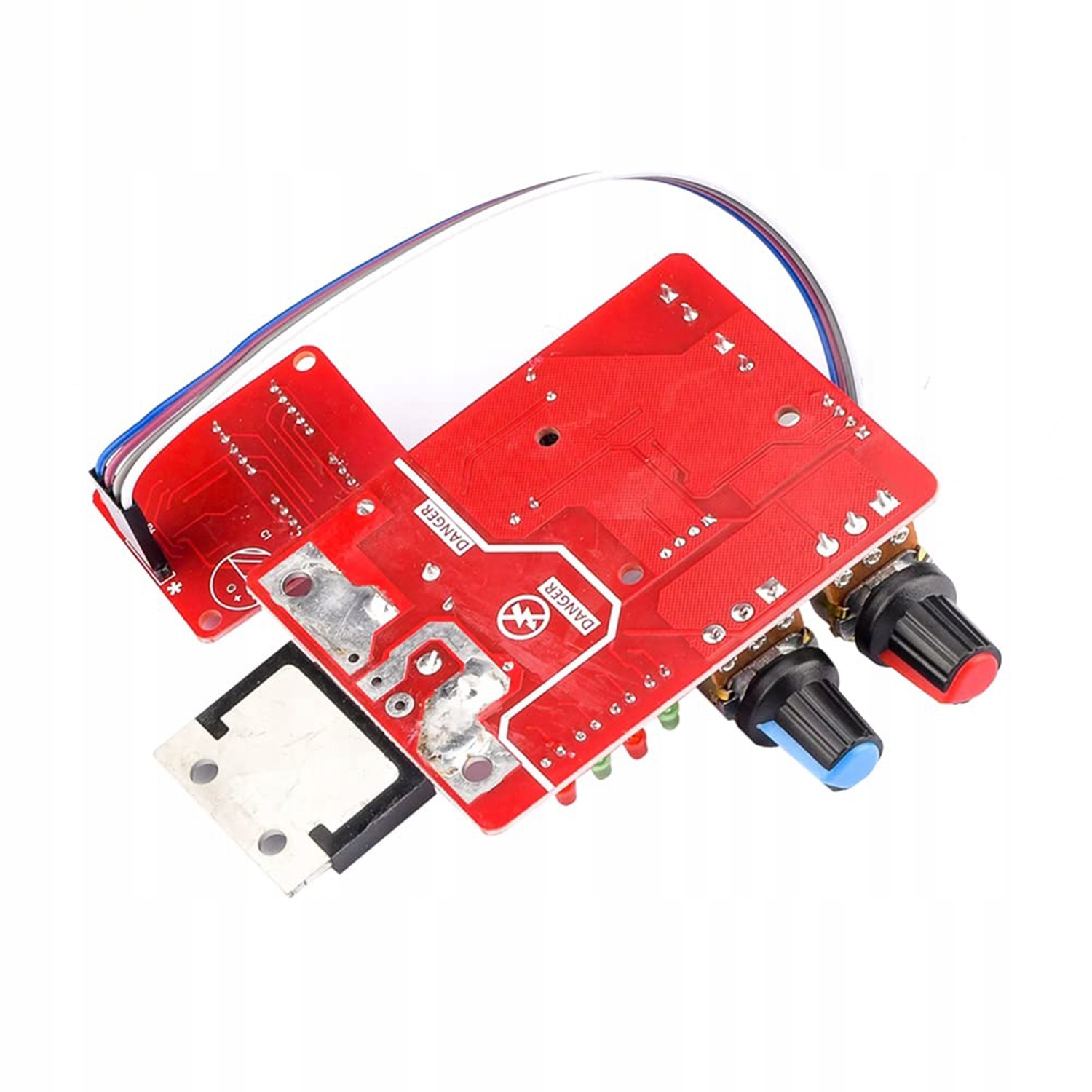

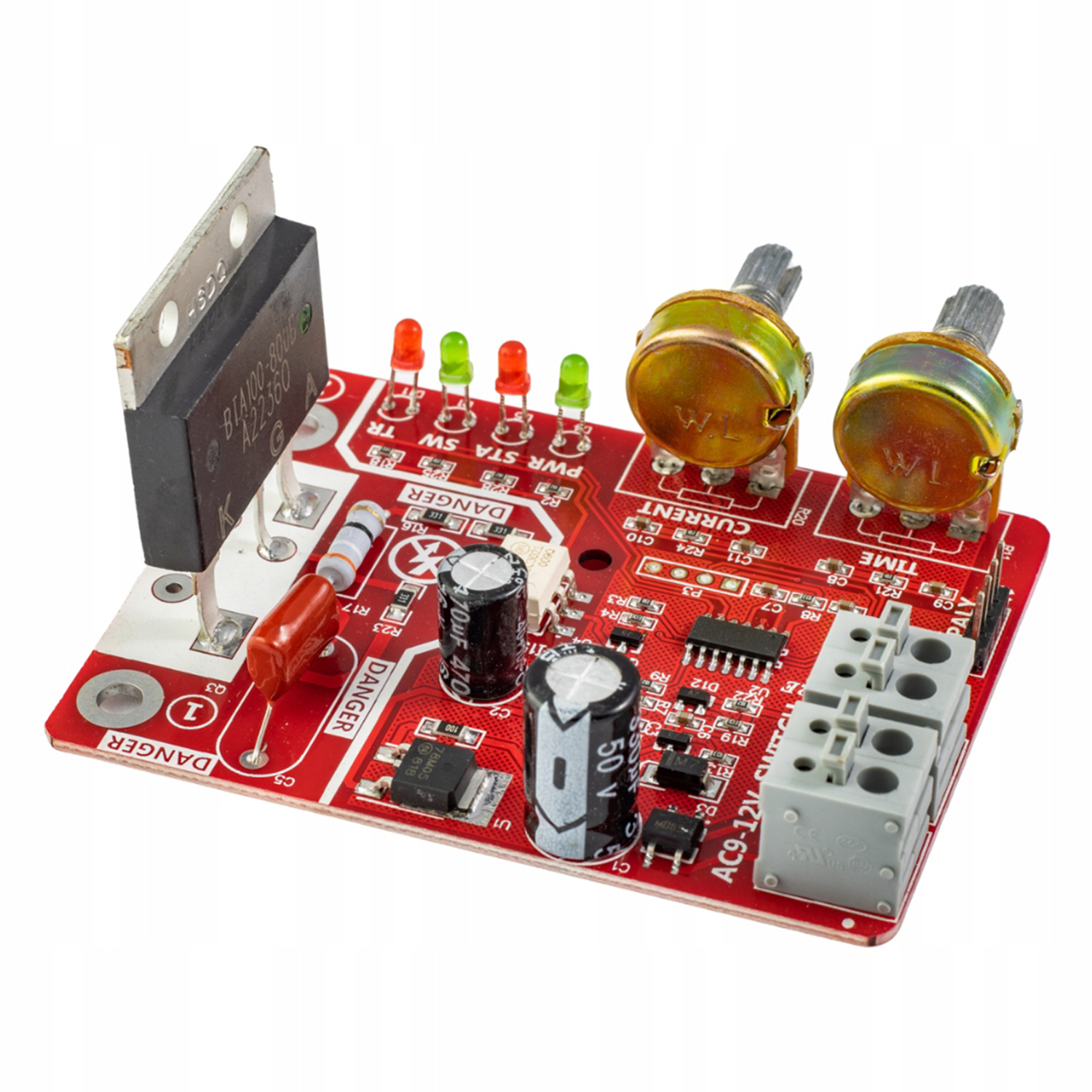

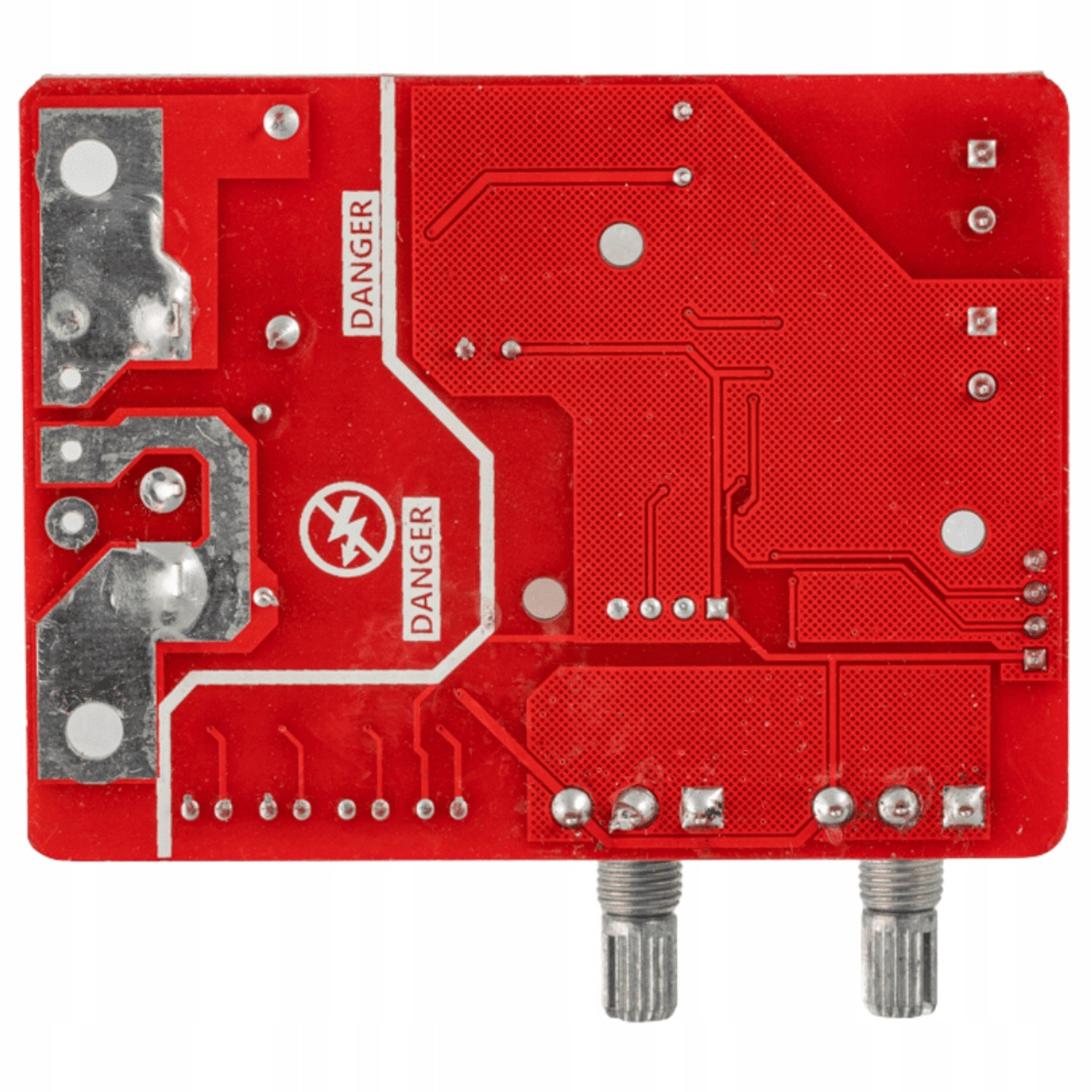

NY-D01 taškinio suvirinimo valdiklio plokštė

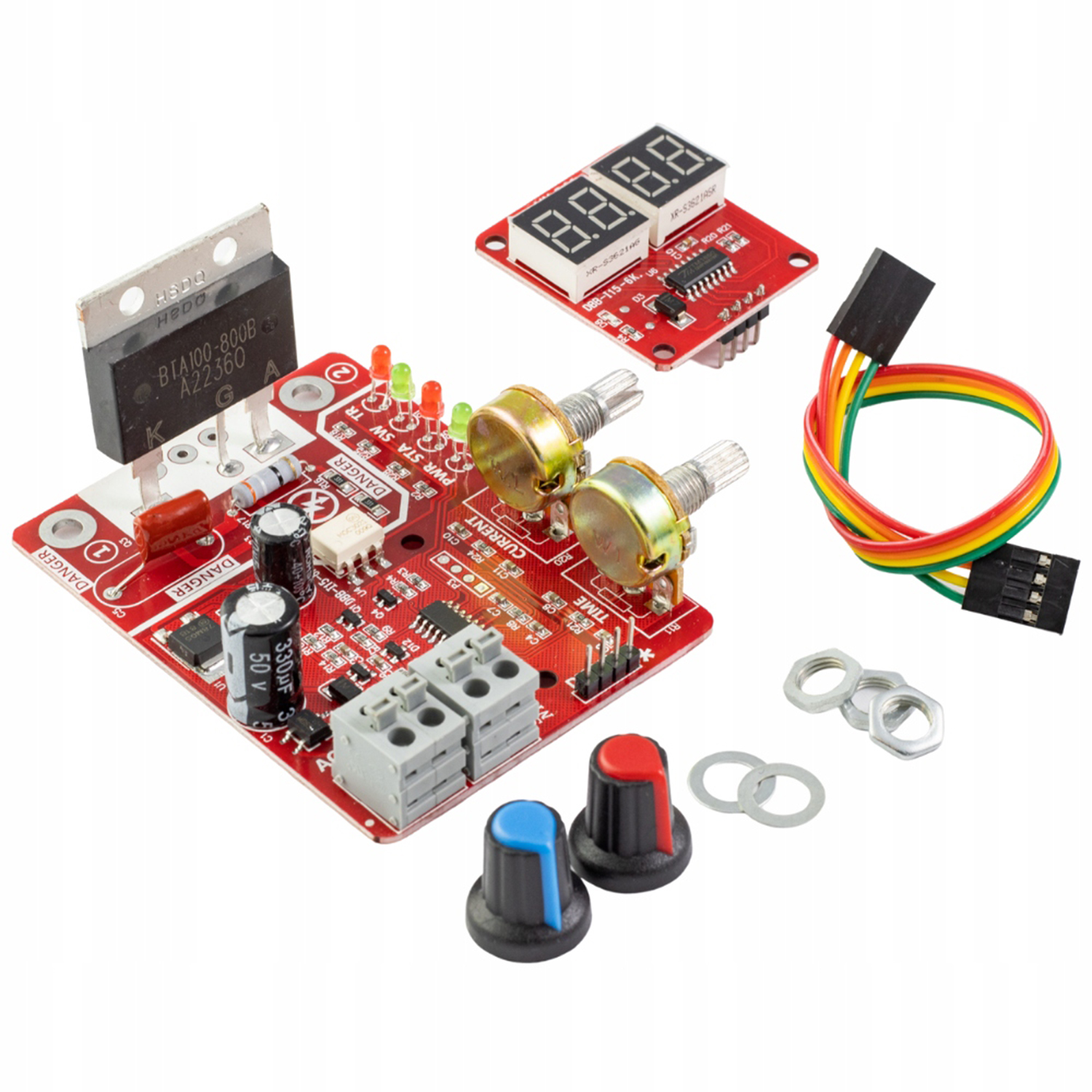

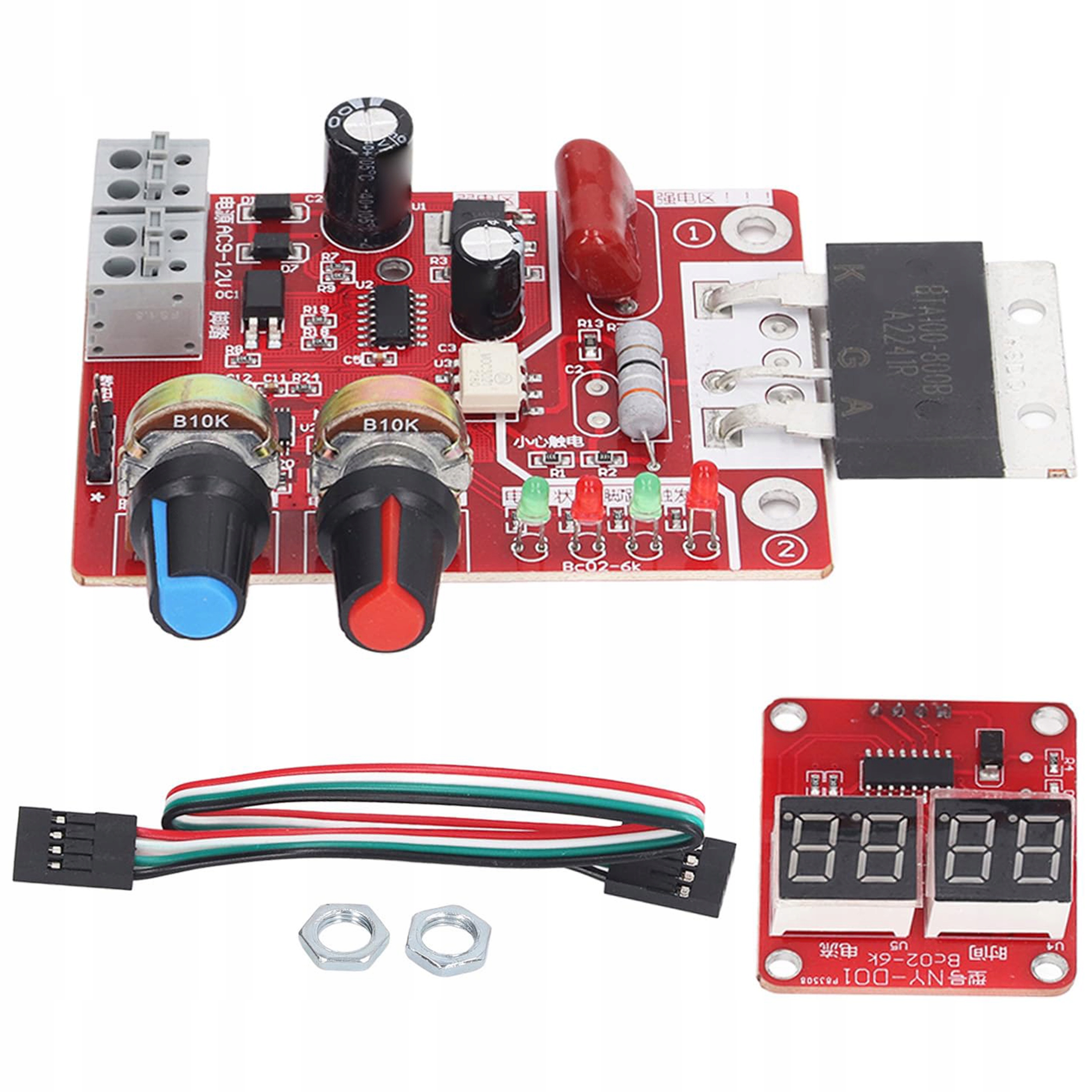

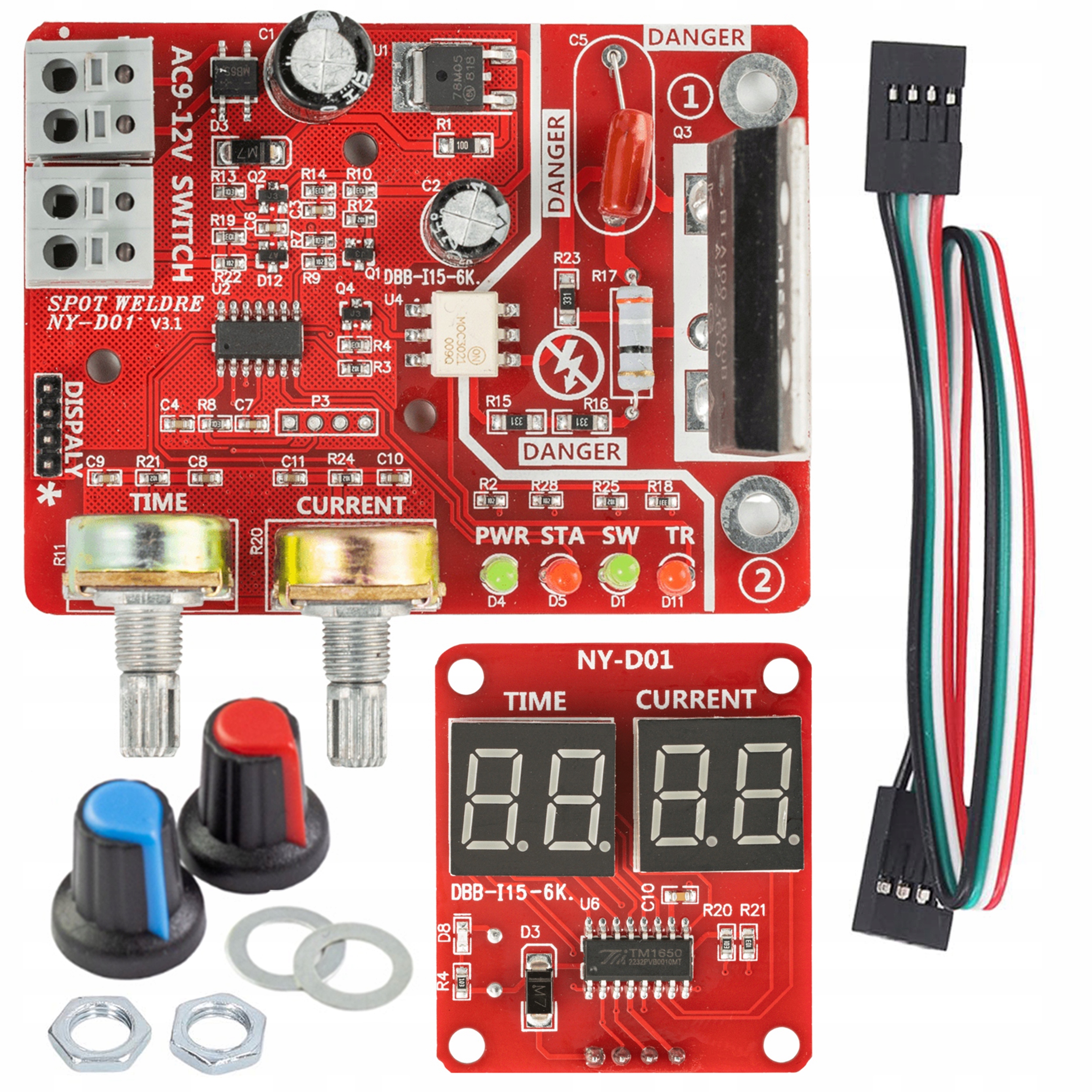

Pakuotės turinys:

✅ 1 x taškinio suvirinimo valdymo plokštė

✅ 1 x ekrano plokštė

✅ 1 x laidų pynė

✅ 2 x sukamieji valdikliai

✅ 2 x poveržlės

✅ 2 x veržlės

✅ 1 x naudojimo instrukcija anglų kalba

Techniniai duomenys:

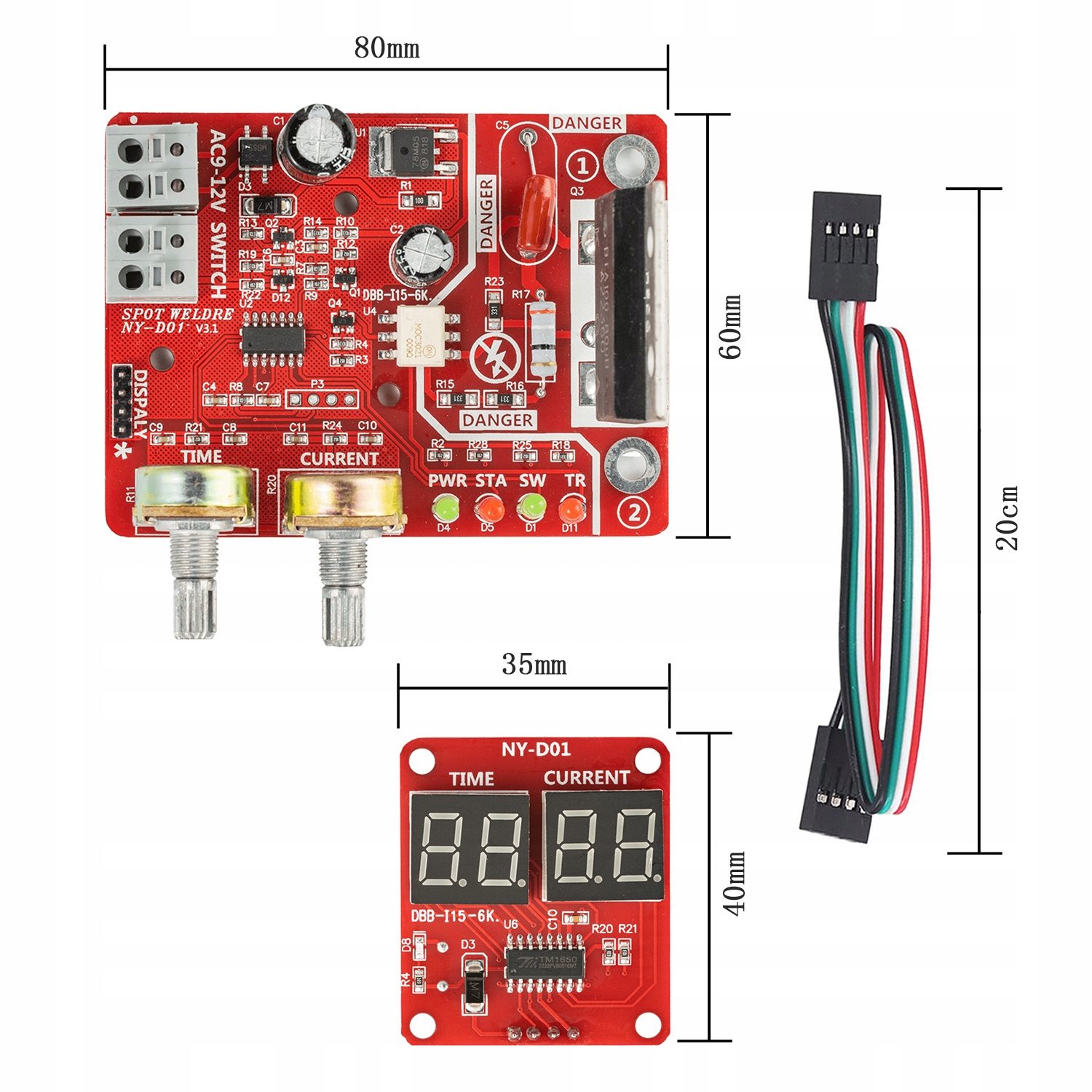

✅ Valdymo plokštės matmenys: apie 8 x 10,4 x 6 cm

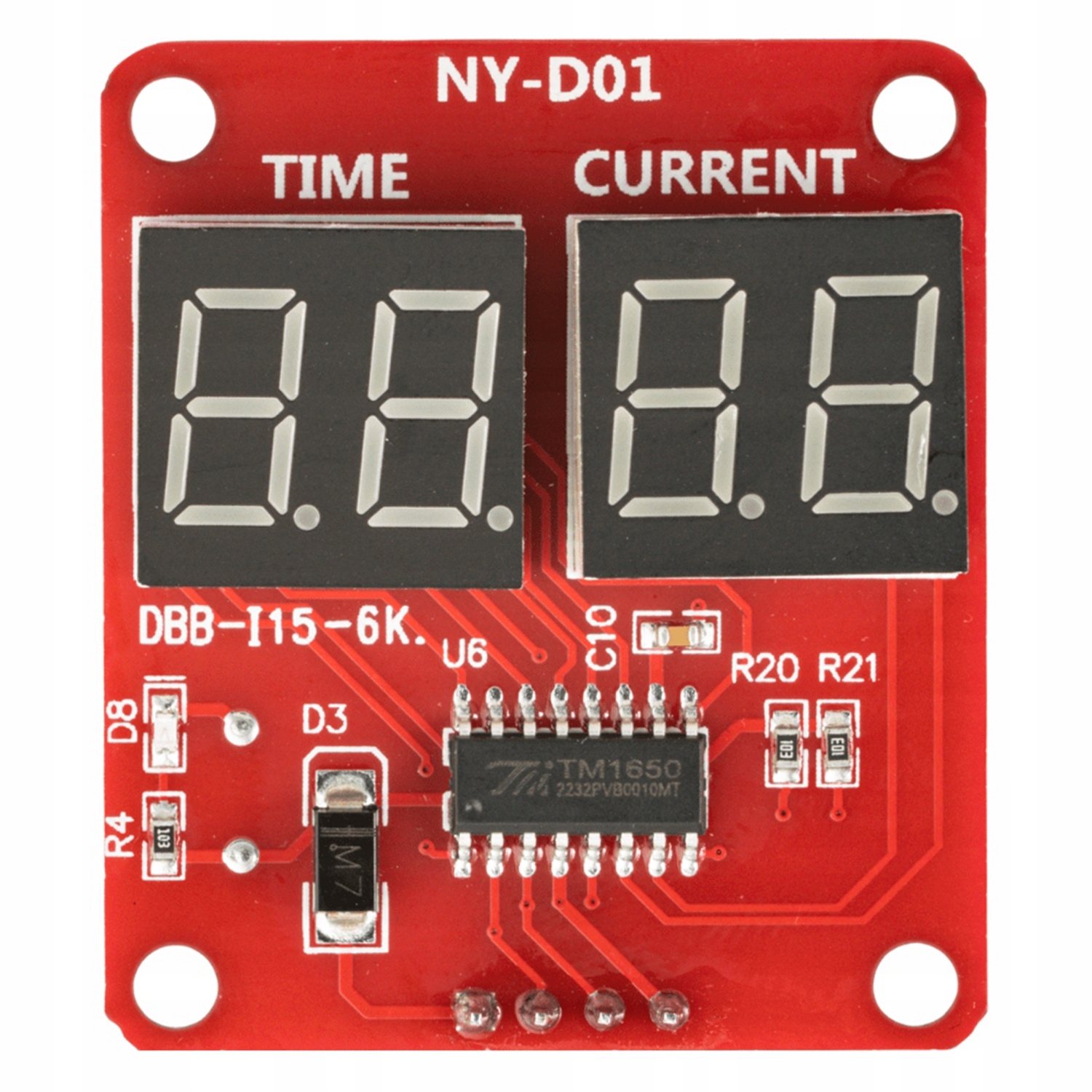

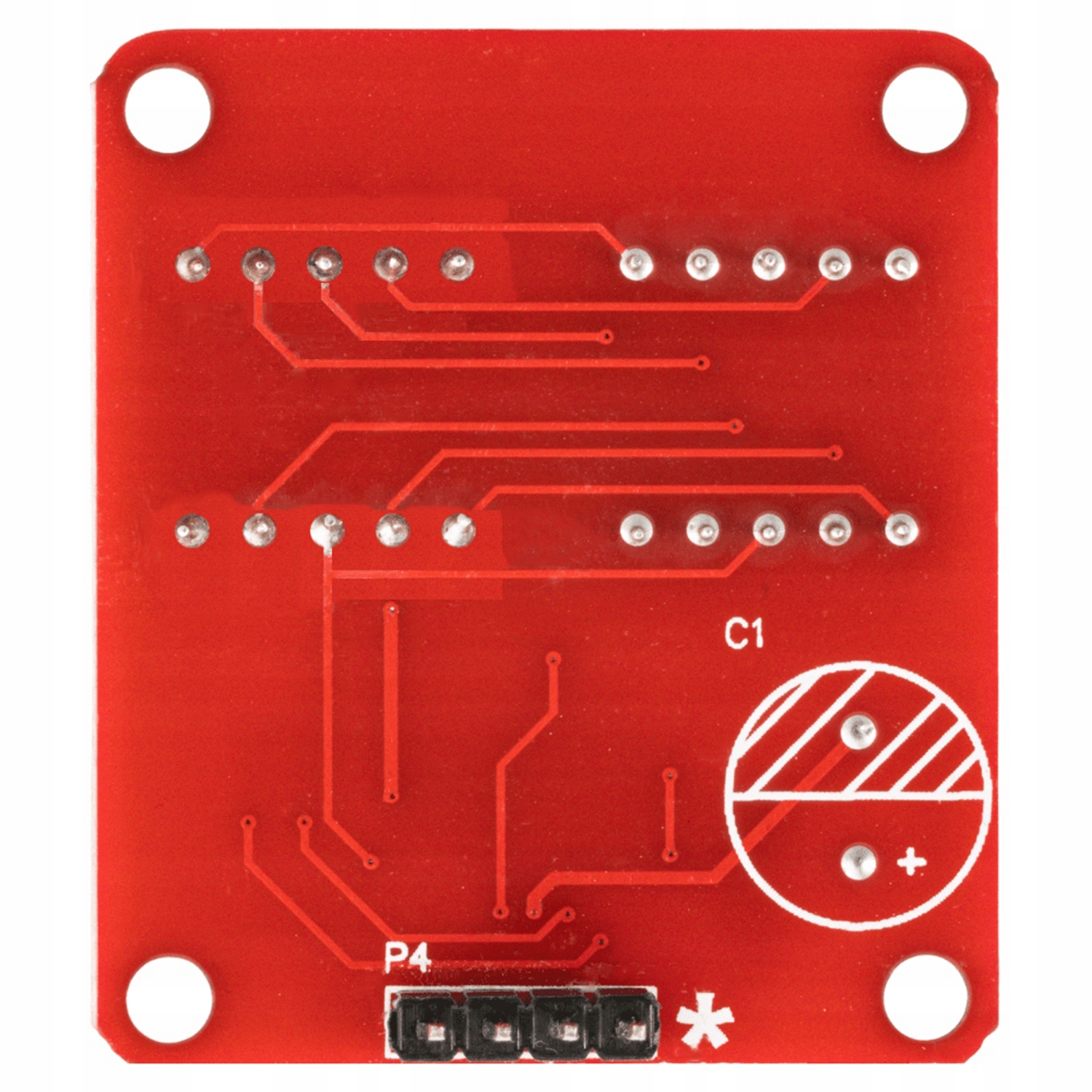

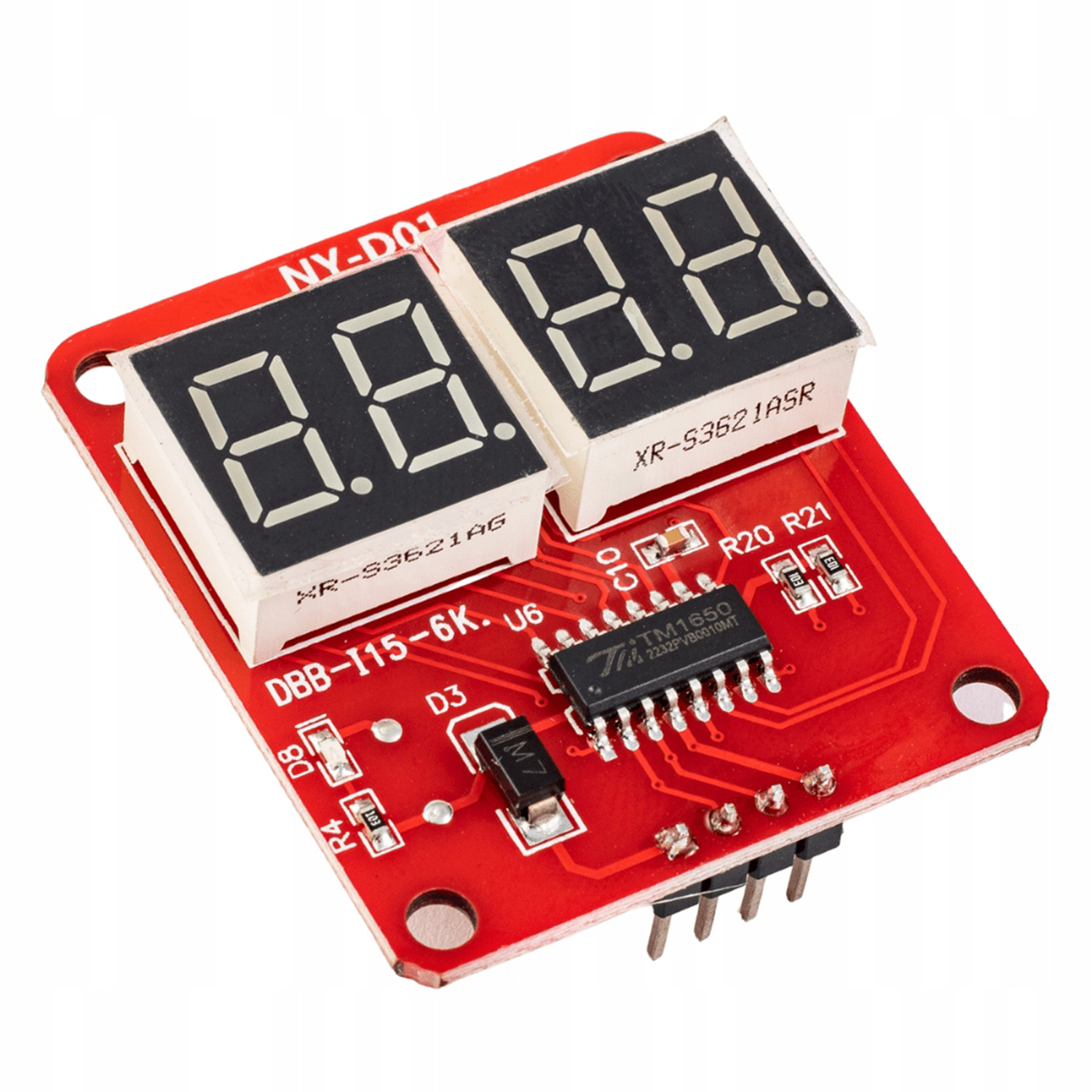

✅ Ekrano modulio matmenys: 40 x 35 mm

✅ Duomenų laido ilgis: 20 cm

✅ Srovės klasė: 100 A

✅ Rodomas srovės nustatymas: 30–99 A

✅ Laiko nustatymas: 1–99 ciklai; vienas ciklas – apie 20 ms

⭐⭐⭐⭐⭐

✅ Suderinama su 100 A tiristoriais. Skaitmeniniame ekrane rodomi pasirinkti srovės ir impulso trukmės nustatymai.

✅ Patikimas nulio perėjimo aptikimo kontūras padeda tiksliai valdyti tiristoriaus fazės poslinkį ir suvirinimo impulsą.

✅ Galios ir valdymo grandinės atskirtos optoporomis, todėl silpnos srovės elektronika izoliuojama nuo aukštesnės įtampos dalies. Maitinimo ir kojinio jungiklio laidams naudojamos greitos jungtys be varžtų.

✅ Laikui ir srovei nustatyti naudojami tikslūs potenciometrai. Integruotas maitinimo, pedalo ir paleidimo indikatorius leidžia aiškiai matyti valdiklio būseną. Vienu valdikliu patogu nuosekliai keisti darbo parametrus, o atskiri maitinimo, pedalo ir paleidimo indikatoriai leidžia greitai patikrinti, kokia valdiklio būsena prieš suvirinimo impulsą.

✅ Valdymo pagrindą sudaro pramoninis STM8 mikrovaldiklis.

✅ Valdiklis pagamintas iš elektroninių komponentų, pritaikytų darbui su momentiniais suvirinimo impulsais ir aukštesne darbine temperatūra.

✅ Modulis sukurtas taip, kad jį būtų galima integruoti į savadarbį taškinio suvirinimo aparatą. Nulio perėjimo aptikimas padeda tiksliau valdyti SCR fazę.

✅ Optinė izoliacija atskiria aukštos ir žemos įtampos grandines, todėl valdymo dalis apsaugoma nuo tiesioginio galios grandinės poveikio.

✅ Tikslūs potenciometrai leidžia patogiai nustatyti srovę ir impulso laiką, o nulio perėjimo aptikimo grandinė padeda išlaikyti vienodesnį SCR valdymą.

✅ Komplekte: 1 x taškinio suvirinimo valdymo plokštė

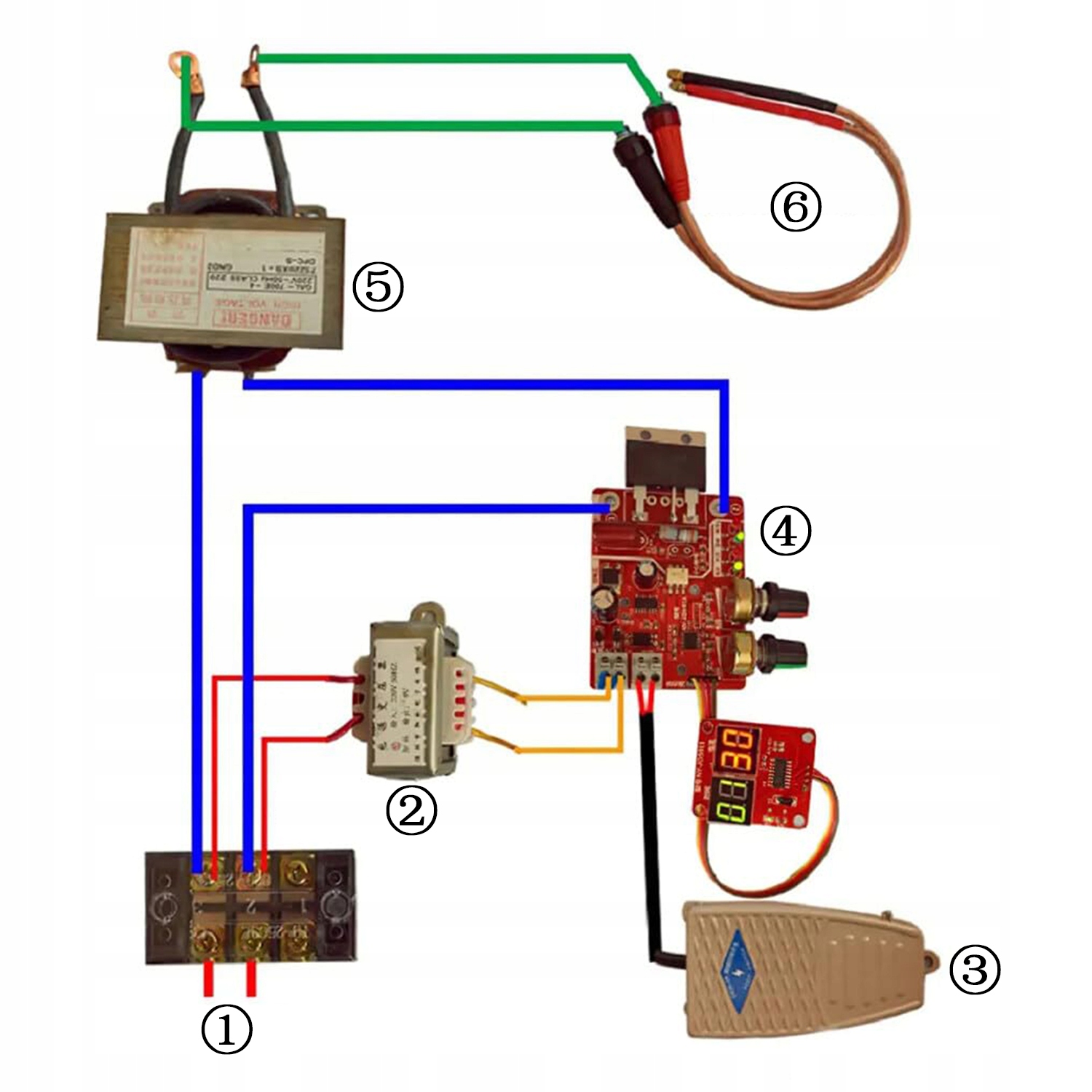

TAŠKINIO SUVIRINIMO VALDIKLIO PRIJUNGIMO SCHEMA

① AC 220 V / 110 V maitinimas

② 9 V transformatorius valdikliui

③ kojinis paleidimo jungiklis

④ valdiklis

⑤ mikrobangų krosnelės transformatorius

⑥ suvirinimo rašiklis / elektrodai

Valdiklis naudoja tiristoriaus fazės valdymo principą: keičiant laiką ir srovę formuojamas norimos energijos suvirinimo impulsas. Skaitmeniniame ekrane tiesiogiai matomi pasirinkti laiko ir srovės parametrai.

Paskirtis: DIY projektams ir paprastiems varžinio taškinio suvirinimo aparatams konstruoti.

Specifikacija:

✅ Medžiaga: PCB plokštė

✅ Spalva: kaip parodyta nuotraukose

✅ Matmenys: kaip parodyta nuotraukose

✅ Svoris: apie 100 g

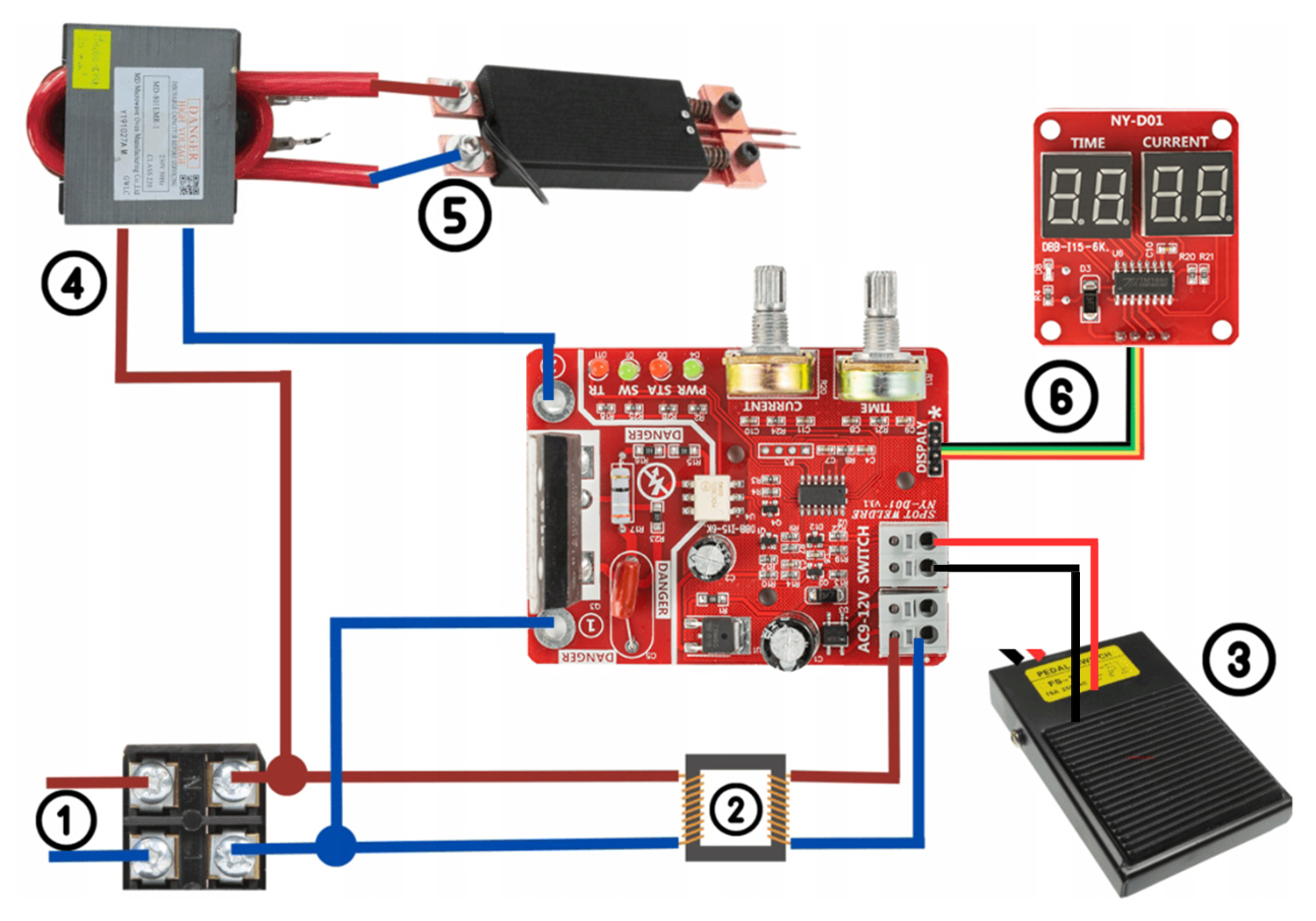

NY-D01 100 A taškinio suvirinimo valdiklio prijungimo schema

① 230 V maitinimas iš elektros tinklo

② 9–12 V AC transformatorius valdiklio maitinimui

③ kojinis mygtukas suvirinimo impulsui paleisti

④ galios transformatorius, pavyzdžiui, pervyniotas mikrobangų krosnelės transformatorius; pavyzdyje – 2 vijų antrinė apvija 25 mm² laidu

⑤ antrinė apvija prijungiama prie suvirinimo elektrodų

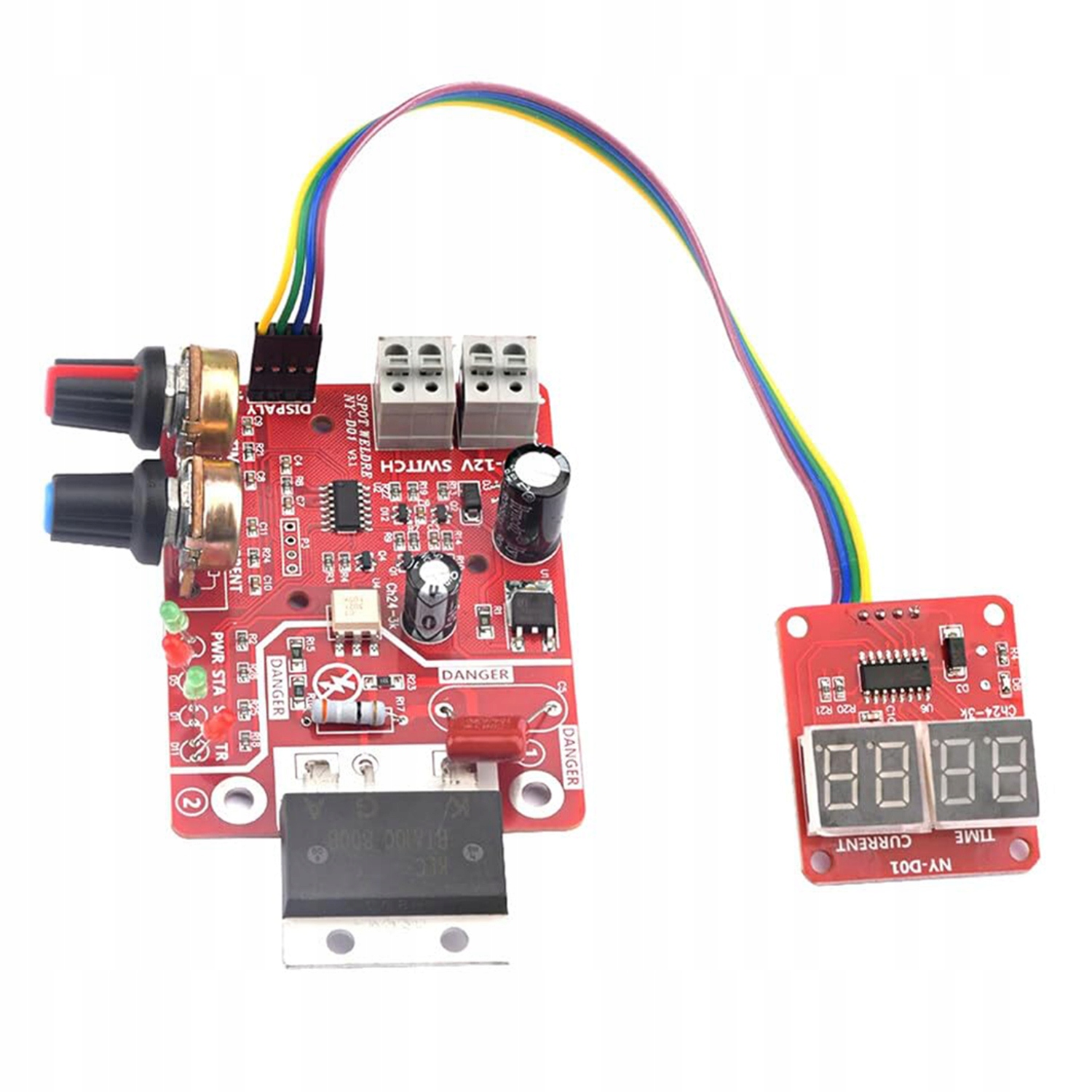

⑥ komplekte esantis laidas ekrano moduliui prijungti

Svarbi informacija savarankiškai konstruojant taškinio suvirinimo aparatą – kiekvieną schemą ir komponentų parinkimą įvertinkite pagal savo transformatorių bei elektros instaliaciją.

1. Valdiklis neįsijungia prijungus maitinimą?

Atsakymas: NY-D01 valdymo plokštei reikalingas kintamosios srovės maitinimas. Jei naudojamas DC adapteris, valdiklis gali neveikti tinkamai. Naudokite tinkamą AC 9–12 V transformatorių valdymo grandinei.

2. Suvirinimo taškai silpni ir juostelė lengvai atsiplėšia? Kad sujungimas būtų tvirtas, reikia įvertinti visą galios grandinę – transformatorių, antrinės apvijos laidą, elektrodus ir nustatymus.

A. Galios transformatoriaus gali nepakakti. DIY projektuose dažnai naudojamas mikrobangų krosnelės transformatorius. Maždaug 800–900 W klasės transformatorius paprastai tinkamesnis plonesnėms, pavyzdžiui, 0,15 mm nikeliuotoms ar 0,1 mm gryno nikelio juostelėms. Bandant suvirinti storesnę 0,2 mm juostą gali prireikti gerokai didesnės momentinės galios. Pirmiausia įvertinkite, ar transformatorius gali pateikti reikiamą srovę.

B. Antrinės apvijos laidas gali būti per plonas. Pervyniojant transformatorių rekomenduojama naudoti labai stambų, mažiausiai apie 25 mm² skerspjūvio varinį laidą ir kuo trumpesnę antrinę grandinę. Per plonas laidas, net esant didesnei įtampai ar daugiau vijų, riboja srovę ir blogina suvirinimą. Kuo mažesnė visos galios grandinės varža, tuo daugiau momentinės srovės pasiekia elektrodus.

C. Suvirinimo rašiklio laidai gali būti per ploni arba per ilgi. Rekomenduojama naudoti kuo trumpesnius ir storesnius laidus; praktiškas pavyzdinis ilgis – apie 50 cm. Didelės srovės grandinėje kiekvienas papildomas laido ilgis ir per mažas skerspjūvis didina nuostolius, todėl elektrodus pasiekia silpnesnis impulsas.

D. Naudojamo transformatoriaus reali galia gali neatitikti žymėjimo. Naudoti mikrobangų krosnelių transformatoriai skiriasi šerdies dydžiu ir apvijomis. Šaltinyje nurodoma, kad apie 77 mm storio transformatoriaus šerdis dažniau atitinka pilnesnės galios modelį, o gerokai mažesnė šerdis gali riboti suvirinimo srovę. Dėl to net 0,1 mm nikeliuota juostelė gali būti suvirinama silpnai.

3. Kaip nustatyti nikelio juostelės suvirinimo parametrus?

Atsakymas: universalaus nustatymo nėra, nes rezultatas priklauso nuo transformatoriaus, laidų, elektrodų ir juostelės. Šaltinyje D01, D03 ir D04 tipo konfigūracijoms minimas maždaug 05 laiko nustatymas ir didesnė nei 60 srovės reikšmė, o D02 tipo – didesnė nei 600 reikšmė bei panašus impulso laikas. Pirmąjį impulsą rekomenduojama nustatyti silpnesnį už antrąjį ir pradėti nuo kuo trumpesnio laiko. Jei taškas per silpnas, srovę didinkite palaipsniui ir tikrinkite bandomąjį sujungimą.

4. Ar būtinas papildomas radiatorius?

Atsakymas: taškinio suvirinimo impulsas yra labai trumpas, todėl mėgėjiškame DIY aparate papildomas radiatorius ne visada būtinas. Vis dėlto, jei komponentai kaista arba aparatas naudojamas intensyviau, galima sumontuoti tinkamo dydžio aliumininį radiatorių. Aušinimo poreikį vertinkite pagal realią apkrovą ir tiristoriaus temperatūrą.

5. Kaip naudoti du mikrobangų krosnelės transformatorius?

Atsakymas: šaltinyje rekomenduojama rinktis du vienodus transformatorius ir tiksliai suderinti jų pirmines bei antrines grandines. Antrinei apvijai nurodomas labai storas, maždaug 50 mm² skerspjūvio varinis laidas ir nedidelis vijų skaičius. Naudojant du transformatorius momentinė apkrova gerokai išauga, todėl rekomenduojama 100 A klasės valdymo plokštė; silpnesnis 41 A valdiklis gali būti pažeistas. Tokį projektą turėtų atlikti tik žmogus, išmanantis darbą su tinklo įtampa ir didelėmis srovėmis.
